Wyłącznik nadprądowy S 302 2P D 20A 6000A serii TX3 | 403739 Legrand

Opis i Kluczowe Cechy

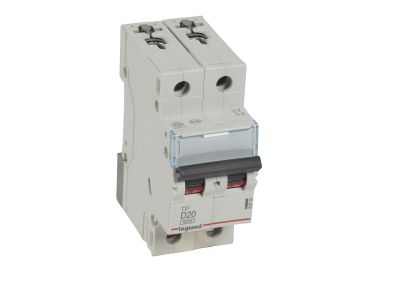

Wyłącznik nadprądowy S 302 serii TX3 (symbol 403739) to dwubiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 20 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach 230/400 V AC. Dzięki szerokości 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Wysoka znamionowa zdolność łączeniowa gwarantuje skuteczne wyłączanie prądów zwarciowych, a możliwość rozbudowy o akcesoria serii DX3 zwiększa elastyczność systemu.

• Charakterystyka D, prąd 20 A: Doskonałe dopasowanie do obwodów zasilających odbiorniki o dużym prądzie rozruchowym (silniki, transformatory, urządzenia przemysłowe) – eliminuje ryzyko zbędnych wyłączeń podczas rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Bezpieczne wyłączanie prądów zwarciowych w szerokim zakresie, chroni instalację i urządzenia przed uszkodzeniem.
• Dwubiegunowy 2P (230/400 V~): Możliwość stosowania w obwodach jednofazowych (L+N) lub międzyfazowych – uniwersalność zastosowania.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez potrzeby stosowania dodatkowych uchwytów.
• Kompatybilność z akcesoriami DX3: Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy elektryczne – rozbudowa funkcji bez wymiany głównego urządzenia.

Zgodność z Normami

Wyłącznik nadprądowy S 302 TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów. Posiada certyfikat CE, umożliwiający swobodny obrót na rynku Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce D i parametrom technicznym wyłącznik nadprądowy S 302 2P 20 A znajduje zastosowanie wszędzie tam, gdzie występują obciążenia o dużej bezwładności prądowej oraz wymagana jest pewna ochrona zwarciowa.

• Zabezpieczenie obwodów zasilających silniki elektryczne, sprężarki, pompy i wentylatory.
• Ochrona obwodów oświetlenia przemysłowego oraz gniazd wtyczkowych w budynkach komercyjnych i przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji mieszkaniowych – jako zabezpieczenie linii odbiorczych.
• Element systemów automatyki budynkowej – w połączeniu ze stycznikami, przekaźnikami lub sterownikami PLC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 302 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 20 A (zalecany min. 2,5 mm² Cu). Moment dokręcania zacisków oraz dopuszczalne przekroje – zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac upewnij się, że obwód jest beznapięciowy.

FAQ

• Czy wyłącznik nadprądowy S 302 można podłączyć do szyny grzebieniowej? Tak, konstrukcja zacisków umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie zasilania w rozdzielnicy.
• Jaki jest stopień ochrony IP tego wyłącznika? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, standardowo posiada stopień ochrony IP20 – ochrona przed dotykiem i ciałami stałymi o średnicy >12,5 mm. Po zamontowaniu w szafie rozdzielczej o odpowiedniej szczelności poziom ochrony może być wyższy.
• Jaka jest znamionowa zdolność łączeniowa według obu norm? Dla normy IEC 60898-1 wynosi 6 kA przy 230/400 V~, a dla normy IEC 60947-2 – 10 kA przy 230/400 V~. Oba parametry są podane w danych katalogowych i zapewniają bezpieczeństwo w różnych typach sieci.
