Wyłącznik nadprądowy S 302 2P D 1A 6000A serii DX3 | 408023 Legrand

Opis i Kluczowe Cechy

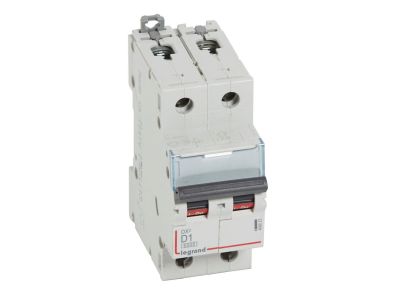

Wyłącznik nadprądowy S 302 serii DX3, symbol 408023, to dwubiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 1 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (zgodnie z IEC/EN 60898-1) zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami zwarć w obwodach przemysłowych i domowych. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Dwubiegunowy 230/400 V~: Możliwość stosowania w instalacjach jednofazowych i trójfazowych – uniwersalna ochrona obwodów zasilających.
• Charakterystyka D: Opóźnione wyzwalanie pozwala na pracę z odbiornikami o wysokim prądzie rozruchowym (np. silniki, transformatory) bez zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysokie parametry zwarciowe gwarantują bezpieczne odcięcie prądu nawet przy dużych zwarciach.
• Montaż na wsporniku TH35: Szybki i pewny montaż w standardowych szynach rozdzielnic modułowych – oszczędność czasu instalacji.
• Kompatybilność z systemem HX3 do 125 A: Możliwość rozbudowy o bloki różnicowoprądowe, styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Charakterystyka D i prąd 1 A czynią ten wyłącznik idealnym do zabezpieczania obwodów o charakterze rezystancyjnym lub indukcyjnym, gdzie występują krótkotrwałe przeciążenia rozruchowe.

• Ochrona obwodów sterowania, przekaźników i małych silników elektrycznych.
• Zabezpieczenie transformatorów małej mocy, zasilaczy i lamp wyładowczych.
• Praca w rozdzielnicach automatyki budynkowej i przemysłowej.
• Element systemu Optymalnego Rozdziału Energii HX3 – budowa scentralizowanego rozdziału energii do 125 A.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 1 A i spodziewanego obciążenia. Szczegółowe wartości momentu dokręcania oraz dopuszczalne przekroje znajdują się w dokumentacji technicznej producenta. Wyłącznik umożliwia podłączenie szyn grzebieniowych, sztyftowych oraz dodatkowych akcesoriów (styki pomocnicze, wyzwalacze).

FAQ

• Czy wyłącznik nadprądowy S 302 posiada podświetlenie? Nie, wyłącznik nie ma funkcji podświetlenia. Dźwignia załączająca jest w kolorze czarnym, a stan pracy (załączony/wyłączony) jest widoczny po położeniu rękojeści.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje odrębnego stopnia ochrony dla samego wyłącznika. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy charakteryzuje się stopniem ochrony IP20.
• Czy można do wyłącznika dołączyć blok różnicowoprądowy? Tak, wyłącznik jest przystosowany do przyłączania bloków różnicowoprądowych z serii DX3, co pozwala na zbudowanie kompaktowego zabezpieczenia nadprądowo-różnicowego.
