Wyłącznik nadprądowy S 302 2P D 16A 6000A serii DX3 | 408031 Legrand

Opis i Kluczowe Cechy

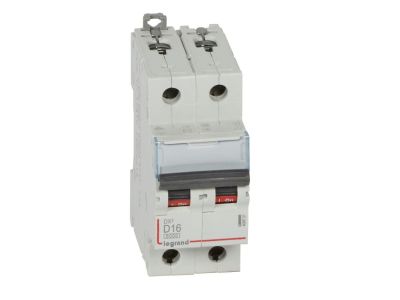

Wyłącznik nadprądowy S 302 (symbol 408031) z serii DX3 to dwubiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 16 A, przeznaczony do pracy w instalacjach 230/400 V. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) zapewnia skuteczną ochronę przed skutkami zwarć w obwodach o podwyższonych prądach rozruchowych. Szerokość 2 modułów (35 mm) oraz montaż na wsporniku TH35 pozwalają na łatwą integrację z rozdzielnicami modułowymi.

• Charakterystyka D: Zaprojektowana do ochrony obwodów z odbiornikami o dużym prądzie rozruchowym (silniki, transformatory) – wyzwalanie przy prądzie 10÷20 In minimalizuje niepotrzebne zadziałania przy normalnym rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (60898-1) / 10 kA (60947-2): Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji i ciągłość zasilania nawet w trudnych warunkach sieciowych.
• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa umożliwia efektywne wykorzystanie miejsca w rozdzielnicy i łatwy montaż na szynie TH35.
• Kompatybilność z systemem Optymalnego Rozdziału Energii HX3: Możliwość przyłączania szyn grzebieniowych, styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych – elastyczność w rozbudowie instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 302 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (10 kA). Posiada oznaczenie CE i jest zgodny z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności łączeniowej wyłącznik sprawdza się w obwodach, gdzie występują duże prądy rozruchowe. Rekomendowany do ochrony:

• Sterowanie i zabezpieczenie silników elektrycznych (pompy, wentylatory, sprężarki).
• Zabezpieczenie transformatorów oraz dławików w instalacjach przemysłowych i oświetleniowych.
• Ochrona obwodów zasilających odbiorniki z elektroniką o dużej pojemności wejściowej (zasilacze impulsowe, UPS).
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest selektywność z wyłącznikami o innych charakterystykach.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Wyłącznik przeznaczony jest do montażu na wsporniku TH35 (szyna DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową i zabezpieczeniami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność działania (test zadziałania przy zwarciu symulowanym).

FAQ

• Jaką ochronę zapewnia charakterystyka D? Charakterystyka D wyzwala wyłącznik przy prądzie 10÷20 razy większym od prądu znamionowego (In). Dzięki temu nie reaguje na krótkotrwałe prądy rozruchowe silników czy transformatorów, a skutecznie chroni przed zwarciami.
• Czy wyłącznik można łączyć z blokami różnicowoprądowymi? Tak, konstrukcja serii DX3 umożliwia bezpośrednie przyłączanie dedykowanych bloków różnicowoprądowych, co pozwala na uzyskanie ochrony przeciwporażeniowej w jednym module.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 (ochrona przed dotykiem palcem). W przypadku instalacji w trudnych warunkach zaleca się stosowanie osłon dodatkowych.
