Wyłącznik nadprądowy S 302 2P D 13A 6000A serii DX3 | 408030 Legrand

Opis i Kluczowe Cechy

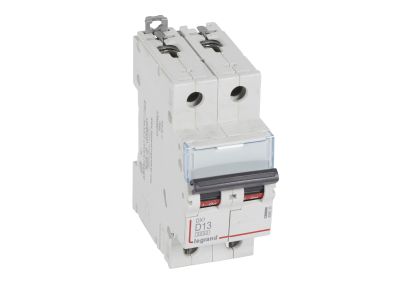

Wyłącznik nadprądowy S 302 2P D 13A z serii DX3 (symbol 408030) to dwubiegunowy aparat modułowy przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 13A oraz charakterystyce D zapewnia bezpieczne zabezpieczenie obwodów z urządzeniami o wysokim prądzie rozruchowym. Montowany na szynie TH35, zajmuje 2 moduły (17,5 mm), co pozwala zaoszczędzić miejsce w rozdzielnicy.

• Prąd znamionowy 13 A: Gwarantuje skuteczną ochronę przy obciążeniu do 13 A bez ryzyka zbędnych zadziałań w normalnej pracy.
• Charakterystyka D: Przeznaczona do obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym – eliminuje niepotrzebne wyłączanie podczas rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia zapewnia niezawodne wyłączenie nawet w trudnych warunkach zwarciowych.
• Szerokość 2 moduły (17,5 mm): Kompaktowa budowa ułatwia gęste zabudowanie rozdzielnicy, oszczędzając miejsce dla innych aparatów.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy z serii DX3 oraz bloki różnicowoprądowe – zwiększa to elastyczność i funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 302 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 10 kA). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S 302 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona przy prądzie 13 A i charakterystyce D.

• Ochrona obwodów silników, transformatorów i innych odbiorników indukcyjnych o wysokim prądzie rozruchowym.
• Zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych i odbiorników rezystancyjnych w instalacach o prądzie 13 A.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, w tym w systemie optymalnego rozdziału energii HX3 do 125 A.
• Integracja z aparaturą modułową serii DX3 do budowy rozbudowanych układów sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 302 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Przekrój przewodów oraz moment dokręcania zacisków należy dobierać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie tych zaleceń grozi uszkodzeniem aparatu lub instalacji. Wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość dołączenia styków pomocniczych, wyzwalaczy oraz napędów z serii DX3, co pozwala na zdalne monitorowanie i sterowanie pracą wyłącznika.
• Jaka jest szerokość modułu wyłącznika? Wyłącznik zajmuje 2 moduły (każdy o szerokości 17,5 mm), co zapewnia kompaktową zabudowę i oszczędność miejsca w rozdzielnicy.
• Czy wyłącznik współpracuje z blokami różnicowoprądowymi? Tak, możliwe jest przyłączanie bloków różnicowoprądowych, co rozszerza funkcjonalność ochrony przeciwporażeniowej w instalacji.
