Wyłącznik nadprądowy S 302 2P D 10A 6000A serii DX3 | 408029 Legrand

Opis i Kluczowe Cechy

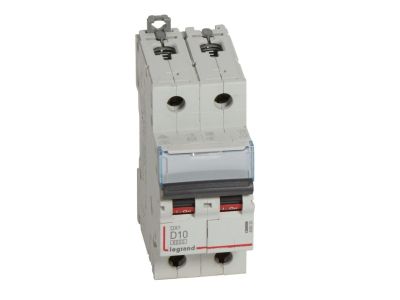

Wyłącznik nadprądowy S 302 serii DX3 (symbol 408029) to dwubiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 10 A. Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co zapewnia skuteczne zabezpieczenie w warunkach zwarcia. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy. Montaż na szynie TH35 i kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A ułatwia integrację z istniejącą instalacją.

• Charakterystyka D: Wyzwalanie przy prądzie 10–20×In – przeznaczona do obwodów z odbiornikami o dużym prądzie rozruchowym, np. silniki, transformatory.
• Dwubiegunowość (2P): Rozłączanie obu przewodów fazowych – zwiększa bezpieczeństwo i ułatwia diagnostykę.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe, gwarancja ciągłości ochrony.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja pozwalająca na zagęszczenie aparatury w rozdzielnicy.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze, napędy z serii DX3 oraz podłączenie bloków różnicowoprądowych – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Charakterystyka D predestynuje wyłącznik do zabezpieczania obwodów, w których występują wysokie prądy rozruchowe. Sprawdza się w instalacjach przemysłowych i bytowych.

• Zabezpieczanie silników elektrycznych, sprężarek, pomp – duży prąd rozruchowy nie powoduje niepożądanych wyłączeń.
• Ochrona obwodów zasilających transformatory oraz dławiki.
• Stosowanie jako zabezpieczenie przedlicznikowe w rozdzielnicach mieszkaniowych i lokalach usługowych.
• Element rozdzielnic przemysłowych i sterowniczych – kompatybilność z szynami grzebieniowymi i stykami pomocniczymi.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Aparat należy zamocować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 10 A. Zaleca się stosowanie momentu dokręcania zacisków zgodnie z instrukcją – zbyt mały lub zbyt duży moment może wpłynąć na rezystancję styków. Do łączenia z szynami grzebieniowymi używać dedykowanych złączek.

FAQ

• Czy wyłącznik nadprądowy S 302 można wyposażyć w styk pomocniczy? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy oraz napędów z serii DX3 – należy stosować oryginalne akcesoria producenta.
• Jaka jest szerokość wyłącznika w modułach? Wyłącznik zajmuje 2 moduły (35 mm) na szynie TH35 – idealny do kompaktowych rozdzielnic.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, wyłącznik umożliwia przyłączanie bloków różnicowoprądowych, co pozwala stworzyć zintegrowane zabezpieczenie różnicowo-nadprądowe.
