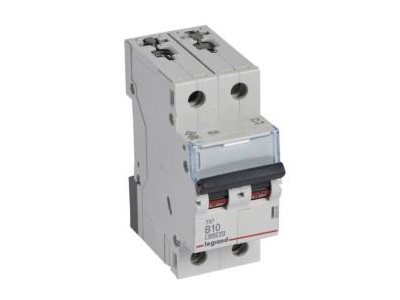

Wyłącznik nadprądowy S 302 2P D 0,5A 6000A serii TX3 | 403729 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 serii TX3 (symbol 403729) to dwubiegunowy (2P) aparat modułowy o charakterystyce D i prądzie znamionowym 0,5 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC 60898-1) oraz 10 kA (IEC 60947-2) zapewnia skuteczną ochronę nawet w instalacjach o podwyższonych wymaganiach. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Charakterystyka D 0,5 A: Opóźnione wyzwalanie – idealne do zabezpieczania obwodów z dużymi prądami rozruchowymi (silniki, transformatory), bez zbędnych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączenie zwarć o wysokiej energii, chroniąc instalację i podłączone urządzenia.
• Szerokość 2 moduły (35 mm) i montaż na szynie TH35: Prosta i szybka instalacja w rozdzielnicach standardowych, oszczędność miejsca w szafie.
• Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych: Elastyczne opcje okablowania – oszczędność czasu przy rozbudowie instalacji.
• Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia zdalne sterowanie i sygnalizację stanu, integrację z systemami automatyki.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (10 kA). Posiada certyfikację CE, potwierdzającą zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 302 2P D 0,5 A znajduje zastosowanie w instalacjach przemysłowych, handlowych i mieszkaniowych, gdzie wymagane jest precyzyjne zabezpieczenie małych prądów przy jednoczesnej odporności na udary rozruchowe.

• Ochrona obwodów sterowniczych (cewki styczników, przekaźników) przed zwarciami i przeciążeniami.
• Zabezpieczenie odbiorników charakteryzujących się dużym prądem rozruchowym – silniki, transformatory sterownicze, zasilacze impulsowe.
• Stosowanie w szafach sterowniczych i rozdzielnicach jako ochrona linii sygnałowych i pomocniczych.
• Element aplikacji w systemach automatyki budynkowej (BMS) przy niskich prądach obciążenia.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej instalacji. Aparat mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu oraz warunków zwarciowych. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie ma możliwości bezpośredniego podłączenia bloków różnicowoprądowych – w razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielne wyłączniki RCD.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D charakteryzuje się największą zwłoką czasowo-prądową, dzięki czemu wyłącznik nie wyłącza się przy krótkotrwałych prądach rozruchowych (np. silników). Stosuje się ją tam, gdzie udary prądowe są wysokie – w przeciwieństwie do B (obwody oświetleniowe) i C (odbiorniki ogólne).
• Czy można do tego wyłącznika podłączyć blok różnicowoprądowy? Nie. Zgodnie z danymi producenta, wyłącznik S 302 serii TX3 nie umożliwia przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się standardowo IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Ostateczna klasa ochrony zależy od obudowy rozdzielnicy.
