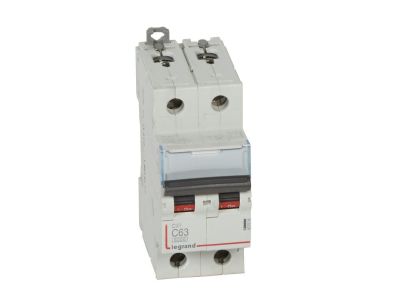

Wyłącznik nadprądowy S 302 2P C 63A 6000A serii DX3 | 407806 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 (symbol 407806) z serii DX3 to dwubiegunowe urządzenie o charakterystyce C i prądzie znamionowym 63 A, zaprojektowane do niezawodnej ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2) zapewnia bezpieczeństwo zarówno w instalacjach domowych, jak i przemysłowych. Szerokość 2 modułów (35 mm) pozwala oszczędzać miejsce w rozdzielnicy, a kompatybilność z systemem HX3 oraz możliwość wyposażenia w styki pomocnicze, wyzwalacze i bloki różnicowoprądowe czynią go elastycznym elementem rozdzielnic.

• Prąd znamionowy 63 A: zabezpiecza obwody o dużym obciążeniu przed przegrzaniem i przeciążeniem, zapewniając długotrwałą i bezpieczną pracę instalacji.
• Charakterystyka C: przystosowana do odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki, pompy czy sprężarki – ogranicza ryzyko niepotrzebnych wyłączeń.
• Znamionowa zdolność łączeniowa 6 kA (IEC 60898) / 10 kA (IEC 60947): skutecznie wyłącza prądy zwarciowe, chroniąc personel i urządzenia przed uszkodzeniami.
• Szerokość 2 moduły (35 mm): oszczędza miejsce w szafie rozdzielczej, ułatwiając projektowanie i rozbudowę instalacji.
• Kompatybilność z systemem HX3 i akcesoriami DX3: możliwość integracji z szynami grzebieniowymi, stykami pomocniczymi, wyzwalaczami oraz blokami różnicowoprądowymi – zwiększa funkcjonalność bez konieczności wymiany rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S 302 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatura przemysłowa niskiego napięcia), co potwierdza jego wszechstronność i wysoką jakość wykonania. Posiada oznaczenie CE i jest zgodny z dyrektywami obowiązującymi na rynku europejskim.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony obwodów odbiorczych przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz lekkim przemyśle.

• Zabezpieczenie obwodów gniazd wtyczkowych i odbiorników o dużym poborze prądu (np. kuchnie elektryczne, piece akumulacyjne).
• Ochrona obwodów silników, pomp, wentylatorów i innych urządzeń z charakterystyką rozruchową typu C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, w tym w systemie optymalnego rozdziału energii HX3 do 125 A.
• Element modułowych zestawów rozdzielczych, gdzie wymagana jest możliwość rozbudowy o styki pomocnicze, wyzwalacze lub ochronę różnicowoprądową.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie mocuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Momenty dokręcania śrub przyłączeniowych oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do szybkiego i estetycznego łączenia kilku wyłączników. Przekrój przewodów dobrać do prądu znamionowego 63 A i warunków ułożenia.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację zadziałania? Wyłącznik nadprądowy S 302 nie posiada wbudowanego podświetlenia – stan załączenia sygnalizuje czarna dźwignia mechaniczna (położenie ON/OFF). W razie potrzeby można zastosować zewnętrzne styki pomocnicze z serii DX3 do sygnalizacji zdalnej.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 – ochrona przed dostępem do części niebezpiecznych palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm.
• Co oznacza charakterystyka C i do jakich obwodów jest przeznaczona? Charakterystyka wyzwalania C oznacza, że wyłącznik wytrzymuje prąd rozruchowy o wartości 5–10 krotności prądu znamionowego (In). Jest zalecana do zabezpieczania odbiorników indukcyjnych, silników, pomp, sprężarek i innych urządzeń, które podczas rozruchu pobierają znacznie wyższy prąd niż w stanie ustalonym.
