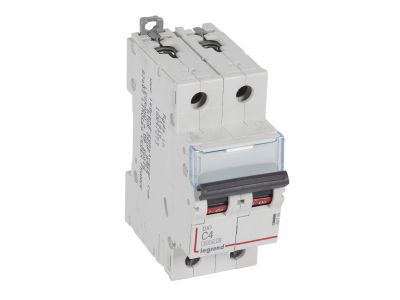

Wyłącznik nadprądowy S 302 2P C 4A 6000A serii DX3 | 407795 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 (symbol 407795) serii DX3 to dwubiegunowy aparat modularny o charakterystyce C i prądzie znamionowym 4 A. Zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co gwarantuje bezpieczne odcięcie nawet przy dużych prądach zwarcia. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 4 A: Odpowiedni do zabezpieczania obwodów o niskim obciążeniu, np. oświetlenia lub gniazd w gospodarstwach domowych.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898‑1) / 10 kA (IEC/EN 60947‑2): Gwarantuje bezpieczne wyłączenie przy wysokich prądach zwarciowych, zwiększając ochronę instalacji.
• Charakterystyka C (wyzwalanie przy 5–10 krotności I_n): Idealna do obwodów z silnikami, transformatorami i urządzeniami o charakterze indukcyjnym – zapobiega zbędnym wyłączeniom przy krótkotrwałych prądach rozruchowych.
• Dwubiegunowa konstrukcja (2P): Odłącza jednocześnie oba przewody (L i N) w układach jednofazowych, zapewniając pełną separację galwaniczną.
• Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych: Ułatwia rozdzielanie zasilania na wiele obwodów i zmniejsza pracochłonność montażu.
• Możliwość wyposażenia w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe): Rozszerza funkcjonalność wyłącznika i pozwala dostosować go do specyficznych wymagań instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898‑1 oraz IEC/EN 60947‑2. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi dyrektywami.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony obwodów końcowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Dzięki charakterystyce C sprawdza się w obwodach o umiarkowanych prądach rozruchowych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia biurowe, małe maszyny i pompy.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia przed przeciążeniem i zwarciem.
• Współpraca z systemem optymalnego rozdziału energii HX3 oraz akcesoriami serii DX3 – umożliwia budowę rozbudowanych układów rozdzielczych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i wartością prądu znamionowego wyłącznika (4 A). Moment dokręcania zacisków stosować zgodnie z danymi producenta.

FAQ

• Czy mogę podłączyć styk pomocniczy lub wyzwalacz? Tak, wyłącznik został zaprojektowany do współpracy z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi i zanikowymi oraz napędami silnikowymi. Montaż odbywa się na bocznej powierzchni aparatu.
• Jaka jest szerokość wyłącznika i czy pasuje do standardowych rozdzielnic? Szerokość wynosi 2 moduły (35 mm), co odpowiada standardowej siatce modułowej 17,5 mm. Wyłącznik montuje się na szynie TH35, pasuje do wszystkich typowych rozdzielnic.
• Czy wyłącznik można łączyć szeregowo z modułem różnicowoprądowym? Tak, umożliwia przyłączanie bloków różnicowoprądowych z serii DX3 – tworzy wtedy kompaktowy zestaw zabezpieczenia nadprądowo-różnicowoprądowego. Należy jednak zwrócić uwagę na prąd znamionowy i dobór odpowiedniego bloku.
