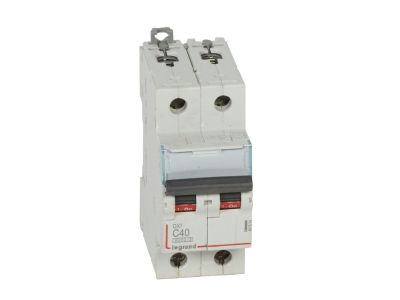

Wyłącznik nadprądowy S 302 2P C 40A 6000A serii DX3 | 407804 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 (symbol 407804) to dwubiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie znamionowym 40 A. Dzięki zwarciowej zdolności łączeniowej 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę przed skutkami przeciążeń i zwarć. Szerokość 2 moduły (35 mm) ułatwia montaż w rozdzielnicach modułowych. Kompatybilny z systemem optymalnego rozdziału energii HX3 umożliwia rozbudowę instalacji do 125 A.

• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka C: Zapewnia selektywność w obwodach z silnikami i urządzeniami o podwyższonym prądzie rozruchowym.
• Zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje bezpieczne wyłączenie w przypadku zwarcia, chroniąc instalację i odbiorniki.
• Szerokość 2 moduły (17,5 mm/moduł): Zajmuje minimalną przestrzeń na szynie TH35, oszczędzając miejsce w rozdzielnicy.
• Kompatybilność z systemem HX3 i akcesoriami serii DX3: Możliwość dołączenia styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych, co ułatwia rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S302 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i jakości. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy S302 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona nadprądowa.

• Ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń AGD w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów silników elektrycznych i urządzeń o charakterystyce rozruchowej wymagającej charakterystyki C.
• Stosowanie w systemie optymalnego rozdziału energii HX3 do 125 A, umożliwiającym łatwą rozbudowę.
• Jako element rozdzielnic w instalacjach przemysłowych o napięciu 230/400 V AC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 40 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy S302 można wyposażyć w styki pomocnicze? Tak, wyłącznik umożliwia podłączenie styków pomocniczych, wyzwalaczy oraz napędów z serii DX3, co pozwala na sygnalizację stanu lub zdalne wyłączanie.
• Jaka jest charakterystyka wyłącznika C? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 krotności prądu znamionowego. Jest przeznaczony do obwodów o umiarkowanych prądach rozruchowych, np. silników i transformatorów.
• Czy wyłącznik nadprądowy S302 jest kompatybilny z wyłącznikami różnicowoprądowymi? Tak, istnieje możliwość przyłączenia bloków różnicowoprądowych serii DX3, tworząc kompaktowe zabezpieczenie różnicowo-nadprądowe.
