Wyłącznik nadprądowy S 302 2P C 3A 6000A serii DX3 | 407794 Legrand

Opis i Kluczowe Cechy

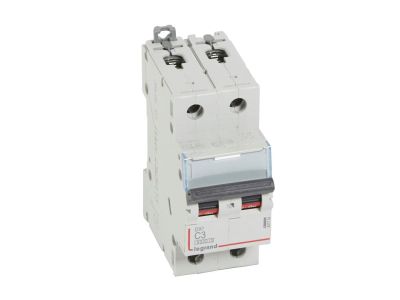

Wyłącznik nadprądowy S 302 serii DX3 (symbol 407794) to dwubiegunowy aparat o charakterystyce wyzwalania C i prądzie znamionowym 3 A, przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) zapewnia skuteczne zabezpieczenie w warunkach zwarciowych. Szerokość 2 modułów (35 mm) oszczędza miejsce na szynie TH35, a konstrukcja pozwala na rozbudowę o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3.

• Charakterystyka C: Wyzwalanie przy prądzie 5–10 razy większym od znamionowego – idealna do obwodów z urządzeniami indukcyjnymi (silniki, transformatory) kompensująca prądy rozruchowe bez zbędnych wyłączeń.
• Prąd znamionowy 3 A: Bezpieczna praca w obwodach o niewielkim obciążeniu – np. oświetlenie LED, sterowanie – minimalizująca ryzyko przegrzania przewodów i aparatów.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: Dwa poziomy zabezpieczeń w zależności od normy (IEC/EN 60898-1 lub IEC/EN 60947-2) – gwarantują niezawodne wyłączenie przy przepięciach awaryjnych.
• Szerokość 2 modułów (35 mm): Kompaktowy montaż na szynie TH35 – oszczędność miejsca w rozdzielnicy i łatwość integracji z innymi aparatami modularnymi.
• Możliwość rozbudowy: Przyłączanie szyn grzebieniowych/sztyftowych, styków pomocniczych, wyzwalaczy, napędów i bloków różnicowoprądowych – elastyczna konfiguracja systemu zabezpieczeń.

Zgodność z Normami

Wyłącznik nadprądowy S 302 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie obwodów w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (aparatura rozdzielcza i sterownicza). Posiada certyfikację CE i jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Dwubiegunowy wyłącznik z charakterystyką C i prądem 3 A znajduje zastosowanie w ochronie obwodów sterowniczych, sygnalizacyjnych oraz oświetleniowych o niewielkim poborze mocy. Sprawdzi się zarówno w instalacjach mieszkaniowych, jak i przemysłowych tam, gdzie wymagane jest selektywne wyłączanie przy zwarciu bez zbędnych reakcji na krótkotrwałe przeciążenia.

• Ochrona obwodów oświetlenia LED, gniazd wtyczkowych w pomieszczeniach administracyjnych i domach.
• Zabezpieczenie linii sterowniczych dla styczników, przekaźników i modułów automatyki budynkowej.
• Ochrona obwodów sygnalizacji dźwiękowej i świetlnej w systemach alarmowych i przyzywowych.
• Monitorowanie i zabezpieczenie obwodów transformatorów sterowniczych oraz zasilaczy urządzeń elektronicznych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 3 A. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Nie przekraczać znamionowej zwarciowej zdolności łączeniowej – w przypadku obwodów o wyższym prądzie zwarciowym należy zastosować aparat o wyższej kategorii.

FAQ

• Czy wyłącznik S302 jest kompatybilny z szynami grzebieniowymi? Tak, konstrukcja wyłącznika umożliwia podłączenie szyn grzebieniowych oraz sztyftowych, co ułatwia rozdzielenie zasilania w rozdzielnicy.
• Jaka jest znamionowa zdolność zwarciowa wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 6000 A, a według IEC/EN 60947-2 – 10 kA przy napięciu 230/400 V AC. Wartości te odnoszą się do odpowiednich warunków pracy i kategorii użytkowania.
• Czy można rozbudować wyłącznik o styki pomocnicze lub wyzwalacz? Tak, seria DX3 oferuje akcesoria takie jak styki pomocnicze, wyzwalacze napięciowe i napędy, które można montować bezpośrednio na wyłączniku S302.
