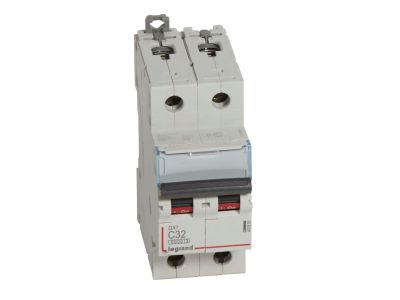

Wyłącznik nadprądowy S 302 2P C 32A 6000A serii DX3 | 407803 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 serii DX3 (symbol 407803) to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 32 A przeznaczony do ochrony obwodów w instalacjach niskiego napięcia. Szerokość 2 modułów (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) gwarantuje skuteczne wyłączanie przy przeciążeniach i zwarciu, zwiększając bezpieczeństwo instalacji.

• Prąd znamionowy 32 A i charakterystyka C: zapewnia selektywną ochronę obwodów o umiarkowanych prądach rozruchowych (np. silniki, transformatory) – wyłącza przy przeciążeniu powyżej 1,13 In i zwarciu w zakresie 5–10 In.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe, co przekłada się na niezawodne wyłączanie nawet w trudnych warunkach sieci.
• Szerokość 2 modułów (17,5 mm): oszczędza miejsce w rozdzielnicy, umożliwiając instalację większej liczby aparatów w ograniczonej przestrzeni.
• Montaż na wsporniku TH35: szybki i pewny montaż na standardowej szynie DIN w rozdzielnicach modułowych.
• Możliwość rozszerzenia funkcjonalności: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3 – elastyczna konfiguracja dopasowana do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 302 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy S 302 C 32 A przeznaczony jest do ochrony przewodów i odbiorników w instalacjach elektrycznych niskiego napięcia. Dzięki charakterystyce C nadaje się do obwodów z urządzeniami indukcyjnymi i silnikami.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających urządzenia o umiarkowanym prądzie rozruchowym (pompy, sprężarki, klimatyzatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element selektywnej ochrony przeciwprzeciążeniowej i zwarciowej.
• Zintegrowanie z systemem optymalnego rozdziału energii HX3 umożliwiającym łatwe okablowanie szyn grzebieniowych do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Aparat mocuje się na szynie TH35 (DIN) w pozycji pionowej. Do przyłączania przewodów używaj wyłącznie zacisków śrubowych – moment dokręcania oraz dopuszczalne przekroje przewodów podane są w dokumentacji producenta. W przypadku stosowania szyn grzebieniowych lub sztyftowych, zapewnij odpowiedni styk i zabezpieczenie przed przypadkowym zwarciem. Przed załączeniem napięcia sprawdź poprawność podłączenia i działanie wyłącznika.

FAQ

• Czy wyłącznik nadprądowy S 302 ma podświetlenie lub sygnalizację zadziałania? Producent nie przewiduje wbudowanego podświetlenia – stan wyłączenia sygnalizuje położenie dźwigni (dół = wyłączony). Do zdalnej sygnalizacji można zastosować opcjonalne styki pomocnicze z serii DX3.
• Jaki stopień ochrony IP ma ten wyłącznik? W dostępnych danych producent nie podaje stopnia ochrony. W standardowych warunkach pracy w rozdzielnicy modułowej aparaty tej klasy mają zazwyczaj ochronę IP20. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować dodatkowe osłony lub rozdzielnicę o odpowiednim IP.
• Czy wyłącznik można montować w połączeniu z wyłącznikiem różnicowoprądowym? Tak – konstrukcja serii DX3 umożliwia bezpośrednie przyłączanie bloków różnicowoprądowych (RCD) do wyłącznika nadprądowego, tworząc zintegrowany zestaw ochrony przeciwzwarciowej i przeciwporażeniowej. Należy przestrzegać zaleceń montażowych producenta.
