Wyłącznik nadprądowy S 302 2P C 20A 6000A serii DX3 | 407801 Legrand

Opis i Kluczowe Cechy

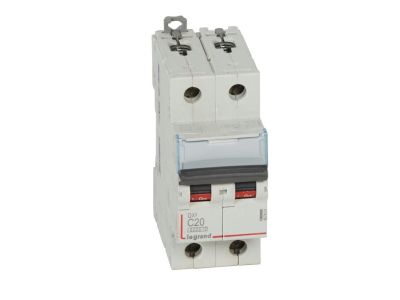

Wyłącznik nadprądowy S 302 serii DX3 (symbol 407801) to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 20 A. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co zapewnia skuteczną ochronę obwodów w instalacjach niskiego napięcia. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35. Aparat jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz z szeroką gamą akcesoriów serii DX3.

• Charakterystyka C (20 A): Gwarantuje selektywne wyzwalanie przy prądach zwarciowych w obwodach o charakterze rezystancyjno-indukcyjnym, takich jak gniazda wtyczkowe czy silniki o małej mocy.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (60898-1) / 10 kA (60947-2): Zapewnia bezpieczne wyłączenie zarówno w typowych warunkach domowych, jak i przemysłowych przy wyższych prądach zwarciowych.
• Dwubiegunowa konstrukcja (2P): Rozłącza oba biegi obwodu jednofazowego, zwiększając bezpieczeństwo podczas prac serwisowych.
• Montaż na szynie TH35 i szerokość 2 modułów (35 mm): Umożliwia szybką instalację w standardowych rozdzielnicach modułowych oraz łatwe rozszerzanie systemu.
• Kompatybilność z akcesoriami DX3: Możliwość dołączenia styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych – elastyczność w rozbudowie instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 302 DX3 spełnia wymagania norm IEC/EN 60898-1 (dla prądu 6000 A) oraz IEC/EN 60947-2 (dla prądu 10 kA) dla napięcia 230/400 V~. Posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami europejskimi, co gwarantuje bezpieczeństwo i niezawodność w użytkowaniu.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie 20 A znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i lekkim przemyśle. Jego parametry pozwalają na skuteczną ochronę przed przeciążeniami i zwarciami w sieciach 230/400 V~.

• Zabezpieczanie obwodów gniazd wtyczkowych, oświetlenia i odbiorników o umiarkowanym prądzie rozruchu.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w instalacjach wymagających selektywności wyłączania – charakterystyka C opóźnia wyzwolenie przy krótkotrwałych przeciążeniach.
• Integracja z systemem optymalnego rozdziału energii HX3 do 125 A w celu rozbudowy rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 302 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta. Dopuszczalne jest łączenie szynami grzebieniowymi lub sztyftowymi oraz wyposażanie w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe). Przed pierwszym załączeniem sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik jest podświetlany? Nie, wyłącznik nie ma podświetlenia. Stan załączenia odczytuje się z położenia czarnej dźwigni – górne położenie to załączenie, dolne to wyłączenie.
• Jaki stopień ochrony ma wyłącznik? Aparat przeznaczony jest do montażu w rozdzielnicach, gdzie standardowo po stronie czołowej zapewniany jest stopień ochrony IP20 (ochrona przed dotknięciem palcem). Dokładny stopień ochrony całej rozdzielnicy zależy od jej obudowy.
• Jaka jest różnica między charakterystyką C a B? Charakterystyka C oznacza wyzwolenie przy prądzie 5–10 krotności prądu znamionowego – stosowana w obwodach z silnikami, transformatorami i innymi odbiornikami o wyższym prądzie rozruchowym. Dla typowych obwodów oświetleniowych i gniazd w budownictwie częściej wybiera się charakterystykę B (3–5 krotności).
