Wyłącznik nadprądowy S 302 2P C 13A 6000A serii DX3 | 407799 Legrand

Opis i Kluczowe Cechy

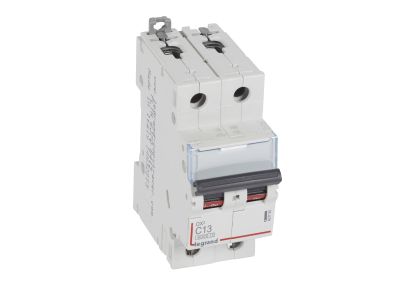

Wyłącznik nadprądowy S 302 2P C 13A 6000A serii DX3 (indeks 407799) to dwubiegunowy wyłącznik instalacyjny o charakterystyce C i prądzie znamionowym 13 A. Przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (zgodnie z IEC/EN 60898-1) oraz 10 kA (zgodnie z IEC/EN 60947-2) zapewnia bezpieczne wyłączanie w szerokim zakresie prądów zwarciowych. Szerokość 2 modułów (35 mm) ułatwia kompaktowy montaż w rozdzielnicach modułowych.

• Dwubiegunowy 230/400 V~: Umożliwia jednoczesne odłączanie obu przewodów fazowych w układach jednofazowych lub dwufazowych, zwiększając bezpieczeństwo obsługi.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 krotności prądu znamionowego – optymalne do obwodów z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1): Skuteczne wyłączanie zwarć w typowych instalacjach mieszkaniowych i biurowych bez ryzyka uszkodzenia aparatu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60947-2): Wyższa wydajność zwarciowa umożliwiająca stosowanie w obwodach przemysłowych o większej mocy zwarciowej.
• Szerokość 2 modułów (35 mm): Kompaktowe wymiary pozwalają na oszczędność miejsca w rozdzielnicy oraz łatwą integrację z innymi aparatami modułowymi serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S 302 serii DX3 jest zgodny z normami IEC/EN 60898-1 (dotyczącą wyłączników do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (dla łączników niskonapięciowych do zastosowań przemysłowych). Posiada certyfikację CE, potwierdzającą spełnienie wymogów Dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy DX3 2P C 13A znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, biurowych i lekkim przemyśle. Charakterystyka C sprawdza się tam, gdzie występują wyższe prądy rozruchowe.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i odbiorników stałych w domach i biurach.
• Zabezpieczenie linii zasilających silniki wentylatorów, pomp, klimatyzatorów i innych urządzeń z rozruchem obciążonym.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielnicach w instalacjach o napięciu 230/400 V.
• Łączenie z wyłącznikami różnicowoprądowymi w celu uzyskania ochrony przeciwporażeniowej i przeciwzwarciowej w jednej obudowie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 302 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Dokręcaj zaciski śrubowe momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz zgodnie z prądem znamionowym wyłącznika oraz obciążalnością prądową długotrwałą. Dopuszczalne jest przyłączanie szyn grzebieniowych lub sztyftowych oraz wyposażanie w styki pomocnicze, wyzwalacze i napędy z serii DX3. Możliwe jest także bezpośrednie połączenie z blokami różnicowoprądowymi.

FAQ

• Jakie jest napięcie znamionowe tego wyłącznika? Wyłącznik S302 2P przystosowany jest do pracy w sieciach 230/400 V prądu przemiennego. Dwa biegi umożliwiają odłączanie dwóch przewodów fazowych w układzie jednofazowym lub dwufazowym.
• Czy wyłącznik można łączyć z wyłącznikiem różnicowoprądowym? Tak, seria DX3 umożliwia bezpośrednie przyłączanie bloków różnicowoprądowych (RCD) do wyłącznika nadprądowego, co pozwala na stworzenie kompaktowego zestawu ochrony przeciwporażeniowej i przeciwzwarciowej.
• Jaką szerokość w rozdzielnicy zajmuje to urządzenie? Wyłącznik ma szerokość 2 modułów, co odpowiada 35 mm (2×17,5 mm). Jest to standardowy wymiar ułatwiający planowanie rozkładu aparatury w rozdzielnicy.
