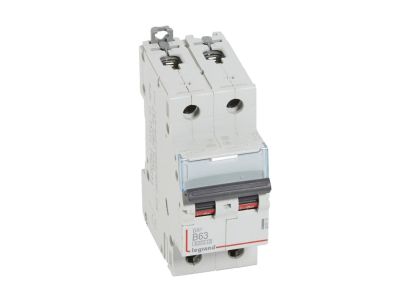

Wyłącznik nadprądowy S 302 2P B 63A 6000A serii DX3 | 407515 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 serii DX3 (numer katalogowy 407515) to dwubiegunowe urządzenie zabezpieczające o charakterystyce B i prądzie znamionowym 63 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) i 10 kA (wg IEC/EN 60947-2) zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Charakterystyka B: Wyzwalanie przy prądzie 3–5 I_n – idealna do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak oświetlenie i gniazda wtyczkowe, minimalizując ryzyko zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A / 10 kA: Wysoka skuteczność przerywania prądów zwarciowych, gwarantująca bezpieczeństwo ludzi i urządzeń nawet w wymagających warunkach sieciowych.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa ułatwia montaż w ciasnych rozdzielnicach i pozwala zachować więcej miejsca na inne aparaty modułowe.
• Możliwość rozbudowy: Oferuje opcję dołączania styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów oraz bloków różnicowoprądowych z serii DX3 – elastyczne dostosowanie do rosnących potrzeb instalacji.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A): Integracja z nowoczesnym systemem szyn i modułów ułatwia tworzenie spójnych, bezpiecznych rozdzielnic głównych i podrozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy S 302 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (10 kA). Posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony do pracy w sieciach 230/400 V AC.

Zastosowanie

Wyłącznik nadprądowy S 302 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów przed skutkami przeciążeń i zwarć. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych – charakterystyka B zapobiega fałszywym wyzwoleniom przy załączaniu żarówek i świetlówek.
• Zabezpieczanie gniazd wtyczkowych ogólnego przeznaczenia w lokalach mieszkalnych, hotelach czy szkołach.
• Instalacje zasilające urządzenia gospodarstwa domowego (pralki, lodówki, kuchnie elektryczne) – wysoka zdolność zwarciowa chroni przed zwarciem wewnętrznym odbiornika.
• Rozdzielnice główne i podrozdzielnice w systemach rozdziału energii współpracujące z szynami HX3 – zapewnienie selektywności i bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 302 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. 1 kV) oraz znajomość przepisów budowy urządzeń elektrycznych. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij obwód. Przewody należy podłączać z zachowaniem momentu dokręcania zacisków zgodnie z dokumentacją producenta, a ich przekrój dobrać do prądu znamionowego 63 A oraz warunków obciążenia. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowania połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S 302? Posiada charakterystykę B, co oznacza, że wyzwala przy prądzie 3–5 krotności prądu znamionowego (I_n=63 A). Jest przeznaczony do obwodów bez dużych prądów rozruchowych, np. oświetlenia i gniazd.
• Czy można dodać do niego styki pomocnicze lub wyzwalacze? Tak, wyłącznik został zaprojektowany z myślą o rozbudowie – dostępne są styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe z serii DX3. Umożliwia to sygnalizację stanu załączenia lub zdalne wyłączenie.
• Ile miejsca zajmuje w rozdzielnicy? Wyłącznik ma szerokość 2 modułów (35 mm), co pozwala na efektywne wykorzystanie przestrzeni i łatwe łączenie z innymi aparatami modułowymi na szynie TH35.
