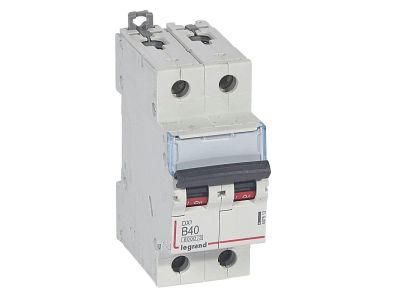

Wyłącznik nadprądowy S 302 2P B 40A 6000A serii DX3 | 407513 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 serii DX3 (symbol 407513) to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 40 A. Przeznaczony do zabezpieczania obwodów odbiorczych przed przeciążeniami i zwarciami w instalacjach 230/400 V~. Szerokość 2 modułów (35 mm) oszczędza miejsce w rozdzielnicy, a kompatybilność z systemem szyn grzebieniowych i wyposażeniem dodatkowym serii DX3 zwiększa elastyczność aranżacji.

• Prąd znamionowy 40 A: pozwala zabezpieczać obwody o znacznym obciążeniu, np. linie do kuchenek elektrycznych lub pomp, bez ryzyka przegrzania styków.
• Charakterystyka B: gwarantuje szybkie wyzwalanie przy prądach zwarciowych (3–5 In), co chroni przewody o małym przekroju i wrażliwe odbiorniki.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): zapewnia bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych w instalacjach mieszkaniowych i przemysłowych.
• Dwubiegunowa konstrukcja (2P): umożliwia jednoczesne odcięcie fazy i neutralnego w obwodach 230 V, zwiększając bezpieczeństwo podczas prac serwisowych.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy zdalne oraz bloki różnicowoprądowe z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S 302 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 2P B 40A znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i lekkiego przemysłu, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona linii zasilających urządzenia o dużym poborze prądu, takie jak kuchenki indukcyjne, bojlery, klimatyzatory.
• Stosowanie w rozdzielnicach przemysłowych jako zabezpieczenie przedlicznikowe lub odbiorcze w obwodach 230/400 V.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) oraz z szynami grzebieniowymi i akcesoriami serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego oraz wszelkie prace przy instalacji elektrycznej powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym włączeniem sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik nadprądowy S 302 DX3 ma podświetlenie? Nie, dźwignia załączająca jest czarna i nie jest podświetlana. Stan załączenia sygnalizuje położenie dźwigni (I – załączony, O – wyłączony).
• Jaki jest stopień ochrony tego wyłącznika? W danych nie podano stopnia IP. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowo przyjmuje się IP20 (brak ochrony przed wilgocią), co jest wystarczające w suchych pomieszczeniach. Nie wolno instalować go na zewnątrz bez dodatkowej obudowy.
• Czy mogę podłączyć do tego wyłącznika styk pomocniczy? Tak, wyłącznik jest przystosowany do współpracy ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3. Należy jednak pamiętać, że akcesoria te montuje się w osobnych modułach obok wyłącznika – szczegóły znajdziesz w dokumentacji technicznej.
