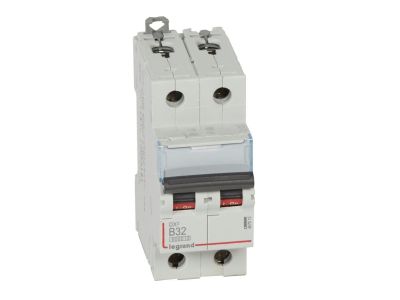

Wyłącznik nadprądowy S 302 2P B 32A 6000A serii DX3 | 407512 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii DX3 o symbolu 407512 to dwubiegunowy aparat modułowy z charakterystyką B i prądem znamionowym 32 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2) zapewnia wysoki poziom bezpieczeństwa w instalacjach 230/400 V. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Dwubiegunowa konstrukcja (2P): jednoczesne rozłączanie fazy i przewodu neutralnego – zwiększa bezpieczeństwo obsługi w obwodach jednofazowych.
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniach i zwarciach, optymalna do obwodów o małych prądach rozruchowych, np. oświetlenie, gniazda.
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (wg IEC/EN 60898-1) / 10 kA (wg IEC/EN 60947-2) – wysoki margines bezpieczeństwa w przypadku zwarcia.
• Szerokość 2 moduły (35 mm): kompaktowa budowa ułatwia montaż w rozdzielnicach i oszczędza miejsce.
• Elastyczna rozbudowa: możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3 – dostosowanie do zmieniających się potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy 407512 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe dla zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy z charakterystyką B znajduje zastosowanie w ochronie obwodów, w których obciążenie ma charakter rezystancyjny lub niski prąd rozruchowy. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i w lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów sterowania w automatyce budynkowej (np. styczniki, przekaźniki).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach wymagających charakterystyki B.
• Ochrona urządzeń o charakterze rezystancyjnym, takich jak grzejniki, piekarniki, czajniki elektryczne.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta, a ich przekrój dobrać do prądu znamionowego 32 A. Dozwolone jest stosowanie szyn grzebieniowych lub sztyftowych. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania.

FAQ

• Czy wyłącznik nadprądowy 407512 może być używany do ochrony silników? Charakterystyka B jest zalecana do obwodów o małych prądach rozruchowych. Dla silników o wyższych prądach rozruchowych zaleca się charakterystykę C lub D.
• Czy mogę zamontować blok różnicowoprądowy razem z tym wyłącznikiem? Tak, wyłącznik został zaprojektowany do współpracy z modułami różnicowoprądowymi serii DX3, co pozwala na kompaktową rozbudowę ochrony przeciwporażeniowej.
• Jakie normy spełnia ten wyłącznik? Wyłącznik spełnia normy IEC/EN 60898-1 (do instalacji domowych) oraz IEC/EN 60947-2 (do zastosowań przemysłowych). Zapewnia to jego uniwersalność w różnych typach instalacji.
