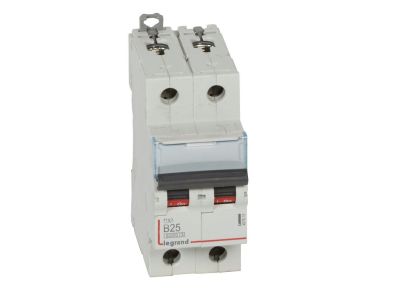

Wyłącznik nadprądowy S 302 2P B 25A 6000A serii DX3 | 407511 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 302 2P B 25A (symbol 407511) z serii DX3 to dwubiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 25 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) zapewnia skuteczne wyłączanie w warunkach awaryjnych przy napięciu 230/400 V~. Montaż na szynie TH35, szerokość 2 moduły (35 mm) – kompaktowe rozwiązanie oszczędzające miejsce w rozdzielnicy.

• Prąd znamionowy 25 A: Zabezpiecza obwody o znacznym obciążeniu, np. instalacje gniazd wtykowych lub odbiorniki dużej mocy, zapobiegając przegrzaniu przewodów.
• Charakterystyka B: Szybkie wyłączanie przy prądzie 3–5 krotności In – idealna do obwodów o charakterze rezystancyjnym oraz odbiorników wrażliwych na dłuższe zwarcia, np. oświetlenie LED.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Szerokość 2 moduły (35 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę aparatury.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Możliwość łatwego łączenia z rozłącznikami bezpiecznikowymi i innymi elementami systemu DX3, upraszczając projektowanie rozdzielnic.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do ochrony instalacji niskiego napięcia. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 302 serii DX3 znajduje zastosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest kompaktowa ochrona obwodów końcowych.

• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w instalacjach domowych i biurowych.
• Ochrona obwodów zasilających urządzenia grzewcze, klimatyzatory i pompy ciepła.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przed zwarciem i przeciążeniem.
• Integracja z systemem HX3 umożliwia optymalny rozdział energii w budynkach wymagających dużego prądu (do 125 A).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcanie zacisków należy przeprowadzić zgodnie z dokumentacją producenta (zalecany moment dokręcania). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 25 A. Możliwe jest przyłączanie szyn grzebieniowych oraz wyposażenie w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3.

FAQ

• Czy wyłącznik posiada podświetlenie/LED? Nie, standardowy wyłącznik nadprądowy S 302 nie jest wyposażony w podświetlenie. Dźwignia załączająca ma kolor czarny, a stan załączenia rozpoznaje się po pozycji dźwigni.
• Jaki jest stopień ochrony? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Producent nie podaje wyższego IP dla samego wyłącznika.
• Jaki jest tryb pracy wyłącznika? Wyłącznik nadprądowy działa w trybie samoistnym – wyłącza się przy przeciążeniu lub zwarciu, a załączenie następuje ręcznie dźwignią. Charakterystyka B oznacza wyzwalanie przy prądzie 3–5 krotności prądu znamionowego.
