Wyłącznik nadprądowy S 302 2P B 13A 6000A serii DX3 | 407508 Legrand

Opis i Kluczowe Cechy

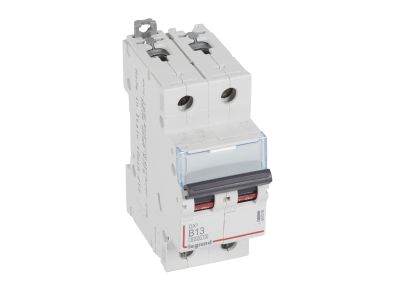

Wyłącznik nadprądowy S 302 2P B 13A z serii DX3 (symbol 407508) to dwubiegunowy aparat modułowy o szerokości 2 modułów (35 mm), przeznaczony do zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki charakterystyce B i prądowi znamionowemu 13 A zapewnia szybkie wyłączenie w obwodach o charakterze rezystancyjnym, np. oświetleniowych. Wysoka zwarciowa zdolność łączeniowa 6 kA (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) gwarantuje bezpieczeństwo nawet w trudnych warunkach sieciowych.

• Charakterystyka B, prąd 13 A: Zapewnia szybkie wyłączanie przy przeciążeniach w obwodach o charakterze rezystancyjnym, idealna do zabezpieczania oświetlenia i gniazd wtyczkowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje bezpieczeństwo instalacji i urządzeń nawet w przypadku poważnych awarii sieci.
• Dwubiegunowość (2P): Zabezpiecza oba przewody fazowe (lub fazę i neutralny) w instalacjach jednofazowych, zwiększając ochronę przed porażeniem.
• Szerokość 2 moduły (35 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie i montaż.
• Montaż na szynie TH35 z możliwością przyłączania szynami grzebieniowymi: Szybki i estetyczny montaż, a także łatwa rozbudowa instalacji dzięki kompatybilności z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, bloki różnicowoprądowe) oraz systemem optymalnego rozdziału energii HX3.

Zgodność z Normami

Wyłącznik nadprądowy S 302 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6 kA) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 10 kA), co potwierdza zgodność z europejskimi standardami bezpieczeństwa i certyfikacją CE.

Zastosowanie

Wyłącznik nadprądowy S 302 znajduje zastosowanie w rozdzielnicach domowych, biurowych i przemysłowych do ochrony obwodów odbiorczych przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Ochrona przed przeciążeniami i zwarciami w instalacjach przemysłowych o niewielkim prądzie odbioru.
• Stosowanie jako wyłącznik główny w podrozdzielnicach (przy odpowiednim doborze prądu znamionowego i charakterystyki).
• Współpraca z systemem optymalnego rozdziału energii HX3 oraz akcesoriami DX3 do budowy zaawansowanych układów sterowania i zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 302 powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN TH35 (35 mm). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego i warunków instalacji.

FAQ

• Czy wyłącznik nadprądowy S 302 może być używany jako wyłącznik główny? Tak, ale jego podstawową funkcją jest zabezpieczenie nadprądowe. Jako wyłącznik główny należy upewnić się, że prąd znamionowy i charakterystyka są odpowiednie dla całej instalacji.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B (jak w tym modelu) wyzwala przy przeciążeniu w zakresie 3-5 krotności prądu znamionowego, co czyni ją idealną do obwodów o charakterze rezystancyjnym (oświetlenie, gniazda). Charakterystyka C (5-10 krotności) stosowana jest w obwodach z silnikami i urządzeniami o wyższych prądach rozruchowych.
• Jaki jest stopień ochrony wyłącznika? Standardowa aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20, jednak producent nie podaje go w specyfikacji tego modelu. Zaleca się montaż w obudowach o odpowiednim IP.
