Wyłącznik nadprądowy S 301N DX3 6KA 1P+N B10 | 407473 Legrand

Opis i Kluczowe Cechy

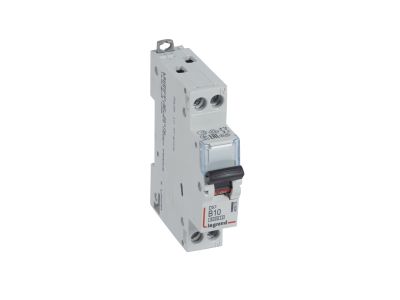

Wyłącznik nadprądowy S 301N DX3 (symbol 407473) to jednobiegunowy z członem neutralnym N aparat zabezpieczający o charakterystyce B i prądzie znamionowym 10 A. Przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Szerokość 1 modułu (17,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2) przy 230/400 V~: Gwarantuje bezpieczne wyłączenie zwarć o dużym prądzie, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i dynamicznym.
• Charakterystyka B: Zapewnia szybkie wyzwalanie przy prądach 3-5 krotności prądu znamionowego – idealna do ochrony obwodów o charakterze rezystancyjnym oraz instalacji z długimi przewodami, gdzie wymagana jest ochrona przed zwarciem przy małych prądach.
• Prąd znamionowy 10 A, napięcie 230 V~ (1P+N): Umożliwia zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych oraz innych odbiorników o sumarycznym obciążeniu do 2,3 kW (przy cos φ=1).
• Kompatybilność z systemem Optymalnego Rozdziału Energii HX3 do 125 A: Pozwala na rozbudowę instalacji o dodatkowe moduły dystrybucji energii w tej samej rozdzielnicy.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i napędy z serii DX3: Ułatwia zdalne sterowanie, sygnalizację stanu pracy oraz integrację z systemami automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy S 301N DX3 spełnia wymagania norm IEC/EN 60898-1 (dla 6 kA) oraz IEC/EN 60947-2 (dla 10 kA). Posiada oznaczenie CE i jest przeznaczony do montażu w rozdzielnicach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S 301N DX3 B10 1P+N znajduje zastosowanie w ochronie obwodów końcowych instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych. Dzięki charakterystyce B jest szczególnie polecany do obwodów o małym prądzie rozruchowym.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych.
• Zabezpieczenie sterowników, czujników i urządzeń elektronicznych przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach mieszkaniowych i biurowych jako wyłącznik nadprądowy dla obwodów jednofazowych.
• Rozbudowa instalacji w systemie Optymalnego Rozdziału Energii HX3 – dystrybucja energii do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 301N DX3 może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy, zajmując jeden moduł (17,5 mm). Przekrój przewodów należy dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować się do dokumentacji producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację optyczną? W danych technicznych nie przewidziano podświetlenia. Stan załączenia można odczytać po położeniu dźwigni (czarna). Dodatkowo istnieje możliwość zamontowania styków pomocniczych (seria DX3) do sygnalizacji zdalnej.
• Jaki jest stopień ochrony (IP) wyłącznika? Producent nie podaje bezpośrednio stopnia ochrony samego aparatu. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 od strony czołowej w zamkniętej obudowie. Szczegóły należy sprawdzić w dokumentacji rozdzielnicy.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy prądzie 3-5 krotności prądu znamionowego, co czyni ją odpowiednią do obwodów o małej inercji prądowej (np. oświetlenie). Nie ma to wpływu na sam wyłącznik – dobór zależy od zabezpieczanego obwodu.
