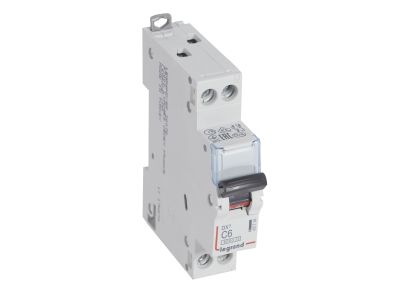

Wyłącznik nadprądowy S 301N 1P+N C 6 6000A serii DX3 | 407738 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N 1P+N o prądzie znamionowym 6 A i charakterystyce C zapewnia selektywną ochronę przeciążeniową i zwarciową w jednofazowych obwodach odbiorczych. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) gwarantuje niezawodne wyłączanie nawet przy wysokich prądach zwarcia. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy. Montowany na szynie TH35, współpracuje z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) oraz z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

• Prąd znamionowy 6 A: dedykowany do obwodów o niewielkim obciążeniu, np. oświetlenia lub gniazd wtyczkowych, zapewniając precyzyjną ochronę bez zbędnych wyłączeń.
• Charakterystyka C: przystosowana do odbiorników z dużym prądem rozruchowym (silniki, transformatory, lampy wyładowcze) – wyzwalanie następuje przy prądzie 5–10 krotności prądu znamionowego.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): wysoki poziom bezpieczeństwa w instalacjach niskiego napięcia, odporność na skutki zwarć bez ryzyka uszkodzenia aparatu.
• 1P+N – ochrona obu biegunów: jednoczesne odłączanie fazy i neutralnego, co zwiększa bezpieczeństwo serwisowe i spełnia wymogi odłączenia izolacyjnego.
• Szerokość 1 modułu (17,5 mm) i kompatybilność z HX3: oszczędność miejsca w rozdzielnicy oraz możliwość rozbudowy systemu do 125 A bez zmiany infrastruktury.

Zgodność z Normami

Wyłącznik nadprądowy S 301N serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacyjne) oraz IEC/EN 60947-2 (łączniki niskonapięciowe). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych. Charakterystyka C pozwala na stosowanie go tam, gdzie występują odbiorniki o podwyższonym prądzie rozruchowym.

• Ochrona obwodów oświetleniowych w halach, magazynach i biurach (lampy LED, fluorescencyjne z statecznikami).
• Zabezpieczenie gniazd wtyczkowych i obwodów ogólnego przeznaczenia w gospodarstwach domowych.
• Ochrona silników małej mocy (wentylatory, pompy, klimatyzatory) oraz urządzeń grzewczych.
• Budowa rozdzielnic w Systemie Optymalnego Rozdziału Energii HX3 do 125 A – rozbudowa o wyłączniki różnicowoprądowe, styki pomocnicze i inne akcesoria DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 301N może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcanie śrub zacisków należy przeprowadzić z momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego obwodu (zalecane 1–2,5 mm² dla 6 A). Nie przekraczać parametrów znamionowych – w razie wątpliwości skonsultować się z projektantem instalacji.

FAQ

• Czy wyłącznik nadprądowy S 301N ma podświetlenie? Nie, model ten nie posiada podświetlenia. Dźwignia załączająca jest czarna, a jej położenie (I/O) wyraźnie wskazuje stan pracy.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnej wartości IP – wyłącznik jest przeznaczony do montażu w rozdzielnicach, które zapewniają odpowiedni stopień ochrony (zazwyczaj IP20 w suchych pomieszczeniach). Nie instaluj go w miejscach narażonych na wilgoć lub zapylenie bez dodatkowej obudowy.
• Czy można zastosować ten wyłącznik w obwodzie z silnikiem? Tak, charakterystyka C jest odpowiednia do zabezpieczania silników małej mocy (np. wentylatorów, pomp) o prądzie rozruchowym do 10-krotności prądu znamionowego. Należy jednak upewnić się, że prąd znamionowy silnika nie przekracza 6 A, a warunki zwarciowe w punkcie przyłączenia nie są większe niż 6 kA (dla normy instalacyjnej) lub 10 kA (dla normy przemysłowej).
