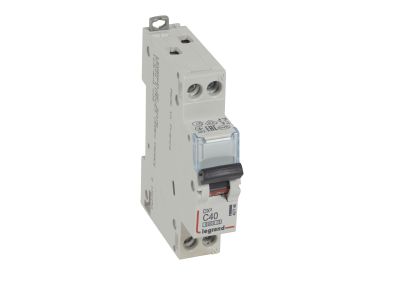

Wyłącznik nadprądowy S 301N 1P+N C 40 6000A serii DX3 | 407746 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Hager S301N (symbol 407746) z serii DX3 to jednobiegunowy z dołączonym biegunem neutralnym (1P+N) o prądzie znamionowym 40 A i charakterystyce wyzwalania C. Zapewnia ochronę obwodów przed skutkami przeciążeń i zwarć – znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Przeznaczony do montażu na szynie TH35.

• Prąd znamionowy 40 A – charakterystyka C: Zabezpiecza obwody o znacznym obciążeniu (np. silniki, odbiorniki przemysłowe) przed przeciążeniem i zwarciem, wyzwalając przy prądach 5–10 In dla szybkiej reakcji.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje niezawodne wyłączenie nawet w sieciach o podwyższonym ryzyku zwarć.
• Konstrukcja 1P+N (230 V~): Wyłącza zarówno fazę, jak i neutralny – zwiększa bezpieczeństwo użytkowania i ułatwia diagnostykę obwodu.
• 1 moduł (17,5 mm) – montaż na TH35: Kompaktowa obudowa pozwala na gęstsze zagospodarowanie szyny DIN w rozdzielnicy.
• Kompatybilność z akcesoriami serii DX3: Możliwość doboru styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych – elastyczna rozbudowa układu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2 dla napięcia 230/400 V~. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z aktualnymi przepisami.

Zastosowanie

Wyłącznik nadprądowy Hager S301N znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym, komercyjnym oraz lekkim przemyśle.

• Ochrona obwodów odbiorczych (gniazd, oświetlenia, urządzeń AGD) przed przeciążeniem i zwarciem.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory i inne odbiorniki o charakterystyce indukcyjnej.
• Element systemu optymalnego rozdziału energii HX3 – współpraca z rozdzielnicami i szynoprzewodami do 125 A.
• Praca w układach automatyki budynkowej jako zabezpieczenie obwodów sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z normą dla prądu 40 A, a momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy zachować odstępy izolacyjne i wentylację zgodnie z projektem rozdzielnicy.

FAQ

• Czy wyłącznik posiada podświetlenie? Produkt nie posiada funkcji podświetlenia dźwigni ani wskaźnika.
• Jaki stopień ochrony (IP) zapewnia to urządzenie? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20 – oznacza ochronę przed dotknięciem palcem i ciałami stałymi ≥12,5 mm. Produkt nie posiada dodatkowych uszczelnień.
• Czy charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 40 A? Charakterystyka C oznacza, że wyzwalanie magnetyczne następuje przy prądzie 5–10 razy większym od prądu znamionowego, czyli dla 40 A w zakresie 200–400 A. Zabezpiecza to przed zwarciami. Wyzwalanie termiczne (przeciążenie) działa od ok. 1,13 In.
