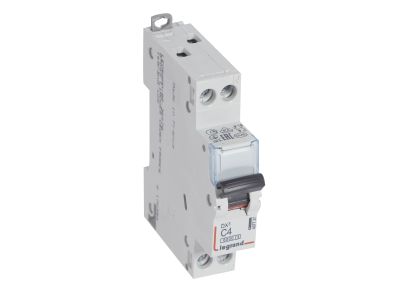

Wyłącznik nadprądowy S 301N 1P+N C 4 6000A serii DX3 | 407737 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N 1P+N C 4 6000A serii DX3 (symbol 407737) to jednobiegunowy wyłącznik z członem neutralnym przeznaczony do zabezpieczania obwodów odbiorczych 230 V~. Charakterystyka C przy prądzie znamionowym 4 A gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami w typowych zastosowaniach domowych i biurowych. Dzięki szerokości 1 modułu (17,5 mm) urządzenie oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę instalacji.

• Prąd znamionowy 4 A i charakterystyka C: zapewniają precyzyjne wyzwalanie przy przeciążeniach i zwarć, chroniąc przewody i odbiorniki przed uszkodzeniem.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe zwiększa bezpieczeństwo instalacji w trudnych warunkach sieciowych.
• Szerokość 1 modułu (17,5 mm): kompaktowa obudowa umożliwia gęste zabudowanie w rozdzielnicy, oszczędzając miejsce dla innych aparatów.
• Montaż na wsporniku TH35 (szyna DIN): szybki i pewny montaż w standardowych rozdzielnicach, bez użycia narzędzi.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy pozwalają na elastyczne rozszerzenie funkcji wyłącznika w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S 301N spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A. Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik przeznaczony do zabezpieczania jednofazowych obwodów odbiorczych 230 V~ w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii sterowania, sygnalizacji oraz odbiorników małej mocy w automatyce budynkowej.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w połączeniu z wyłącznikami różnicowoprądowymi i innymi aparatami modułowymi.
• Jako element zabezpieczenia przed zwarciem w obwodach z przekaźnikami, stycznikami i modułami PLC (przy odpowiednim doborze prądu znamionowego).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 przez zatrzaśnięcie. Przekrój przewodów należy dobrać do prądu znamionowego 4 A i obciążenia obwodu. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (zwykle 2,5–3 Nm). Po montażu sprawdź poprawność połączeń oraz działanie wyłącznika.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3, co rozszerza funkcjonalność wyłącznika w systemach automatyki i sygnalizacji.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa? Wyłącznik posiada zdolność łączeniową 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 (dla napięcia 230/400 V~).
• Jakie napięcie znamionowe obowiązuje dla wersji 1P+N? Dla konfiguracji jednobiegunowej z członem neutralnym napięcie znamionowe wynosi 230 V~. W normie IEC/EN 60947-2 podano również możliwość pracy przy 230/400 V~ w zależności od sposobu przyłączenia.
