Wyłącznik nadprądowy S 301N 1P+N C 32 6000A serii DX3 | 407745 Legrand

Opis i Kluczowe Cechy

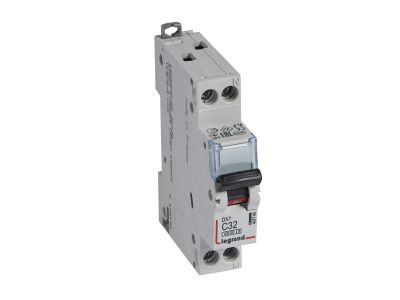

Wyłącznik nadprądowy S 301N serii DX3 (symbol 407745) to jednobiegunowy z członem neutralnym (1P+N) aparat o charakterystyce C i prądzie znamionowym 32 A. Przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Szerokość zaledwie 1 modułu (17,5 mm) pozwala oszczędzić miejsce w rozdzielnicy, a kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A ułatwia integrację z instalacją.

• Prąd znamionowy 32 A, charakterystyka C: bezpieczna praca w obwodach o znacznym obciążeniu (np. silniki, urządzenia z udarowym poborem prądu) – wyzwalanie przy 5–10 krotności prądu znamionowego.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 000 A (IEC/EN 60947-2): skuteczne i szybkie przerywanie zwarć, wysoki poziom bezpieczeństwa.
• Montaż na szynie TH35 (DIN): łatwy i pewny montaż w standardowych rozdzielnicach.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy – zwiększa funkcjonalność i automatyzację.
• Dźwignia załączająca w kolorze czarnym: wyraźne oznaczenie pozycji ON/OFF, ułatwia wizualną kontrolę stanu wyłącznika.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S 301N 1P+N 32 A znajduje zastosowanie w rozdzielnicach niskiego napięcia w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia.
• Zabezpieczenie linii zasilających urządzenia AGD, wentylację, klimatyzację.
• Stosowanie w podrozdzielnicach jako zabezpieczenie przedlicznikowe i odbiorcze.
• Kompatybilność z systemem HX3 pozwala na optymalne zagospodarowanie energii w rozdzielnicach do 125 A.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i zabezpieczeniem obwodu. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest stopień ochrony wyłącznika? Stopień ochrony obudowy aparatu modułowego to zazwyczaj IP20 – urządzenie przeznaczone do montażu w osłonie (rozdzielnicy).
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, wyłącznik S 301N serii DX3 umożliwia montaż styków pomocniczych, wyzwalaczy (wzrostowych/napięciowych) oraz napędów z tej samej serii – wszystko bez konieczności zwiększania szerokości w rozdzielnicy.
• Jakie jest napięcie robocze? Napięcie znamionowe wynosi 230 V AC (dla obwodu 1-fazowego). Urządzenie jest przystosowane do pracy w sieci 230/400 V.
