Wyłącznik nadprądowy S 301N 1P+N C 3 6000A serii DX3 | 407736 Legrand

Opis i Kluczowe Cechy

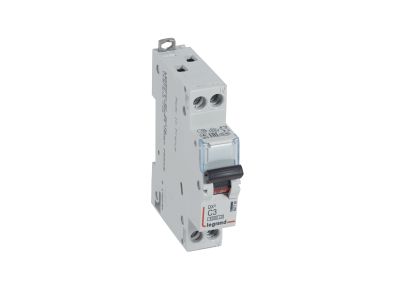

Wyłącznik nadprądowy S 301N serii DX3 (indeks 407736) to jednobiegunowy aparat z członem neutralnym (1P+N), przystosowany do pracy w sieci 230 V AC. Charakteryzuje się prądem znamionowym 3 A i charakterystyką C, co zapewnia selektywną ochronę obwodów przed przeciążeniem i zwarciem. Dzięki zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) lub 10 kA (IEC/EN 60947-2) gwarantuje bezpieczne wyłączanie prądów zwarciowych nawet w wymagających warunkach. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy oraz łatwą integrację z systemem optymalnego rozdziału energii HX3 do 125 A.

• Prąd znamionowy 3 A: Odpowiedni do ochrony obwodów o niskim poborze mocy, np. oświetlenia LED lub gniazd w instalacjach domowych i biurowych.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.
• Zwarciowa zdolność łączeniowa do 10 kA (IEC/EN 60947-2): Wysoka wydajność wyłączania prądów zwarciowych, zwiększająca bezpieczeństwo instalacji i chronionych urządzeń.
• Szerokość 1 modułu (17,5 mm): Kompaktowa budowa umożliwia gęste zagospodarowanie szyny TH35 w rozdzielnicy, redukując zajmowaną przestrzeń.
• Kompatybilność z systemem HX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe i napędy z serii DX3, co ułatwia tworzenie rozbudowanych układów sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301N spełnia wymagania norm IEC/EN 60898-1 (aparat do zastosowań domowych i podobnych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, zarówno w budynkach mieszkalnych, jak i komercyjnych. Dzięki charakterystyce C i wysokiej zdolności łączeniowej sprawdza się w obwodach o podwyższonym ryzyku zwarć.

• Ochrona obwodów oświetleniowych (w tym opraw LED o niskim prądzie rozruchowym).
• Zabezpieczenie gniazd wtykowych oraz obwodów odbiorników o małej mocy (np. elektronika użytkowa, urządzenia biurowe).
• Ochrona linii zasilających silniki małej mocy, sprężarki, pompy – tam gdzie występują chwilowe prądy rozruchowe.
• Budowa rozdzielnic głównych i podrozdzielnic w systemie HX3 – łatwe łączenie z szyną zbiorczą i aparaturą modułową.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Aparat mocuje się na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Szerokość zabudowy wynosi 1 moduł (17,5 mm). Przekrój przewodów dobierz do prądu znamionowego obwodu – dla prądu 3 A zalecany przekrój min. 1,5 mm² (Cu). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta, aby zapewnić pewne połączenie elektryczne i uniknąć przegrzania styków.

FAQ

• Czy wyłącznik można rozbudować o styki pomocnicze? Tak, producent przewidział możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych i napędów elektrycznych z serii DX3, co umożliwia zdalne sterowanie i sygnalizację stanu łączeniowego.
• Jaka jest szerokość wyłącznika? Szerokość wynosi 1 moduł (17,5 mm), co pozwala na zainstalowanie go w standardowej rozdzielnicy bez zbędnego powiększania jej wymiarów.
• Jakie normy spełnia ten wyłącznik? Aparat został zaprojektowany zgodnie z normami IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 000 A), co potwierdza jego przydatność zarówno w instalacjach domowych, jak i przemysłowych.
