Wyłącznik nadprądowy S 301N 1P+N C 25 6000A serii DX3 | 407744 Legrand

Opis i Kluczowe Cechy

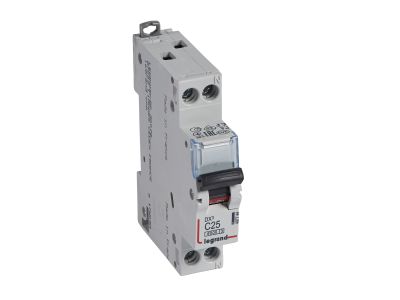

Wyłącznik nadprądowy serii DX3, symbol S301N, typ 1P+N o charakterystyce C i prądzie znamionowym 25 A. Zapewnia ochronę obwodów przed przeciążeniem i zwarciem dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA według normy IEC/EN 60898-1 (oraz 10 kA według IEC/EN 60947-2). Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy. Czarna dźwignia ułatwia identyfikację stanu załączenia.

• Prąd znamionowy 25 A, charakterystyka C: Gwarantuje odpowiednią selektywność i ochronę w obwodach z silnikami i odbiornikami o dużym prądzie rozruchowym, bez zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1): Skutecznie przerywa prądy zwarciowe w typowych instalacjach niskiego napięcia, zapewniając bezpieczeństwo.
• Szerokość 1 modułu (17,5 mm): Pozwala na oszczędność miejsca na szynie TH35 i łatwą rozbudowę rozdzielnicy.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalny rozdział energii i integrację z akcesoriami, takimi jak styki pomocnicze, wyzwalacze i napędy z serii DX3.
• Montaż na wsporniku TH35: Standardowe mocowanie w rozdzielnicach modułowych, szybki i pewny montaż.

Zgodność z Normami

Wyłącznik nadprądowy S301N spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Idealny do ochrony obwodów odbiorczych i sterowania w instalacjach mieszkaniowych, handlowych i lekkiego przemysłu.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów silników elektrycznych, pomp i innych urządzeń o podwyższonym prądzie rozruchowym (charakterystyka C).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik nadprądowy dla linii zasilających.
• Element systemu optymalnego rozdziału energii HX3, umożliwiający łatwe rozszerzanie instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Przekrój przewodów należy dobrać do prądu znamionowego (25 A) zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Uwaga: wyłącznik nadprądowy nie zastępuje wyłącznika różnicowoprądowego – stosuj w odpowiedniej konfiguracji.

FAQ

• Czy wyłącznik nadprądowy S301N może być stosowany jako główny wyłącznik instalacji? Tak, w obwodach jednofazowych (1P+N) o prądzie do 25 A. Należy jednak pamiętać, że nie zapewnia ochrony przeciwporażeniowej – wymagane jest dodatkowe zastosowanie wyłącznika różnicowoprądowego.
• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala przy 5–10 krotności prądu znamionowego, co jest odpowiednie dla odbiorników o wyższych prądach rozruchowych (silniki, transformatory). Charakterystyka B (3–5 In) stosowana jest głównie do obwodów oświetleniowych i gniazd.
• Czy można do niego podłączyć styki pomocnicze? Tak, wyłącznik jest przystosowany do montażu akcesoriów z serii DX3, takich jak styki pomocnicze, wyzwalacze wzrostowe i napędy, co umożliwia zdalne monitorowanie i sterowanie.
