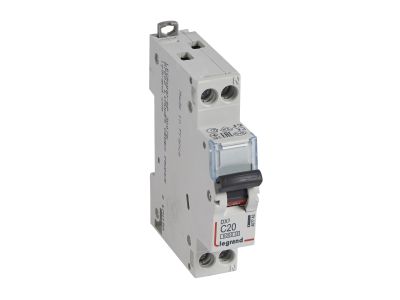

Wyłącznik nadprądowy S 301N 1P+N C 20 6000A serii DX3 | 407743 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N serii DX3 (symbol 407743) to jednobiegunowy aparat z członem neutralnym (1P+N) o prądzie znamionowym 20 A i charakterystyce C. Zapewnia ochronę przeciążeniową i zwarciową w instalacjach 230 V~, a jego zwarta budowa o szerokości 1 modułu (17,5 mm) ułatwia montaż w rozdzielnicach. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) urządzenie skutecznie zabezpiecza obwody przed skutkami zwarć.

• Charakterystyka C i prąd 20 A: Optymalne zabezpieczenie obwodów o przeciętnym prądzie rozruchowym – idealne dla silników, oświetlenia i gniazd w budynkach mieszkalnych i biurowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje bezpieczeństwo nawet w przypadku zwarć o dużej energii, dostosowane do sieci niskiego napięcia.
• 1 moduł (17,5 mm) – montaż na szynie TH35: Oszczędza miejsce w rozdzielni, ułatwia szybki montaż i późniejszą rozbudowę instalacji.
• Możliwość wyposażenia w akcesoria z serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają dostosowanie wyłącznika do wymagań automatyki lub zdalnego sterowania.
• Czarna dźwignia załączająca: Wyraźne oznaczenie pozycji ON/OFF ułatwia identyfikację stanu łączeniowego.

Zgodność z Normami

Wyłącznik nadprądowy S 301N spełnia wymagania norm IEC/EN 60898-1 (dla znamionowej zwarciowej zdolności łączeniowej 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (dla zdolności łączeniowej 10 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Sprawdza się w różnorodnych scenariuszach:

• Zabezpieczenie linii gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona obwodów sterowania w szafach rozdzielczych, gdzie wymagana jest charakterystyka C dla odbiorników o zwiększonym prądzie rozruchowym.
• Jako element systemu Optymalnego Rozdziału Energii HX3 – współpracuje z szynami i aparaturą do 125 A.
• Baza do rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy w instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 20 A oraz warunkami zwarciowymi. Moment dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do wyłącznika.

FAQ

• Czy wyłącznik nadprądowy S 301N posiada podświetlenie? Produkt nie jest wyposażony w podświetlenie. Informacja o stanie łączeniowym widoczna jest dzięki czarnej dźwigni i przezroczystemu okienku w obudowie (pozycje ON/OFF).
• Jaki jest stopień ochrony tego wyłącznika? Specyfikacja techniczna nie podaje stopnia IP dla samego urządzenia. Standardowo aparatura modułowa montowana w rozdzielnicach klasy IP20 (ochrona przed dotykiem palcem) – zaleca się umieszczenie w obudowie o odpowiedniej klasie ochronności.
• Jaką funkcję pełni charakterystyka C? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 5 do 10 krotności prądu znamionowego (100–200 A dla 20 A). Jest przeznaczona do obwodów, w których mogą wystąpić umiarkowane prądy rozruchowe (np. żarówki halogenowe, silniki komutatorowe, transformatory małej mocy).
