Wyłącznik nadprądowy S 301N 1P+N C 2 6000A serii DX3 | 407735 Legrand

Opis i Kluczowe Cechy

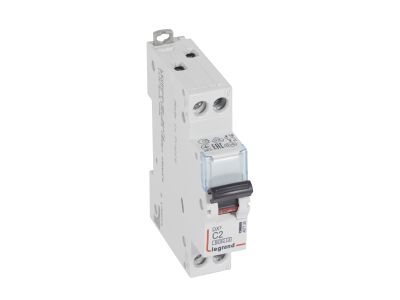

Wyłącznik nadprądowy S 301N serii DX3 (symbol 407735) to jednobiegunowe urządzenie z członem neutralnym 1P+N, przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 2 A i charakterystyce C zapewnia selektywne wyłączanie w obwodach z odbiornikami o umiarkowanym prądzie rozruchowym. Zwarta obudowa o szerokości 1 modułu (17,5 mm) umożliwia efektywne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 2 A / charakterystyka C: Zabezpiecza przewody i odbiorniki przed przeciążeniem oraz zwarciem, a charakterystyka C (wyzwalacz elektromagnetyczny 5–10 In) jest optymalna dla obwodów z silnikami, transformatorami i lampami wyładowczymi.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje bezpieczne wyłączenie prądów zwarciowych nawet w sieciach o podwyższonej mocy zwarciowej, co zwiększa trwałość i niezawodność instalacji.
• Szerokość 1 moduł (17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając montaż większej liczby aparatów w standardowej szafie.
• Montaż na szynie TH35: Szybki i bezpieczny montaż w rozdzielnicach zgodnych z systemem optymalnego rozdziału energii HX3 (do 125 A).
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe – ułatwiają integrację z systemami automatyki i sygnalizacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (charakterystyka wyłączania 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA przy 230/400 V~). Posiada oznaczenie CE i jest przeznaczony do pracy w sieciach niskiego napięcia zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S 301N 1P+N 2A C znajduje zastosowanie w obwodach wymagających precyzyjnej ochrony przed przeciążeniem i zwarciem, szczególnie w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu.

• Ochrona obwodów oświetleniowych (np. lampy LED, świetlówki) z charakterystyką C dopasowaną do prądów rozruchowych.
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach o małym obciążeniu (do 2 A).
• Ochrona obwodów sterowania (styczniki, przekaźniki, PLC) w szafach automatyki.
• Stosowanie w rozdzielnicach budynkowych wyposażonych w system HX3 do 125 A.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów powinien być dobrany do prądu znamionowego 2 A (zalecany min. 1,5 mm² Cu). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (zwykle 0,8–1,2 Nm). Nie używać siły – uszkodzenie obudowy może wpłynąć na zdolność wyłączania.

FAQ

• Czy wyłącznik ten jest podświetlany? Nie. Model S 301N 1P+N 2A (symbol 407735) nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu załączenia zaleca się stosowanie oddzielnych lampek lub styków pomocniczych serii DX3.
• Jaki jest stopień ochrony obudowy? Obudowa wyłącznika zapewnia stopień ochrony IP20 (brak danych producenta o wyższym IP). Urządzenie przeznaczone jest do montażu w rozdzielnicy o odpowiedniej klasie szczelności.
• Czy wyłącznik można używać jako rozłącznika? Wyłącznik nadprądowy serii S 301N jest przystosowany do wyłączania zwarć i przeciążeń, ale nie jest przeznaczony do częstego łączenia obwodów w roli wyłącznika głównego. Do tego celu należy stosować rozłączniki bezpiecznikowe lub wyłączniki izolacyjne.
