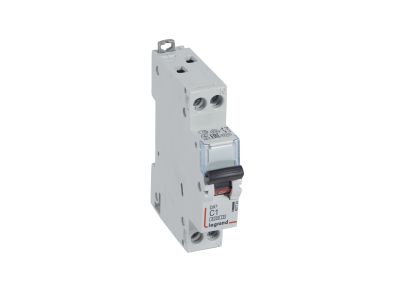

Wyłącznik nadprądowy S 301N 1P+N C 1 6000A serii DX3 | 407734 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N serii DX3 o symbolu 407734 to jednobiegunowy z członem neutralnym (1P+N) aparat modułowy o charakterystyce C i prądzie znamionowym 1 A. Przeznaczony do ochrony przewodów w instalacjach niskiego napięcia 230 V~, zapewnia skuteczne wyłączanie zwarć oraz przeciążeń. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a kompatybilność z akcesoriami serii DX3 rozszerza jego funkcjonalność.

• Charakterystyka C: Gwarantuje szybkie zadziałanie przy prądach zwarciowych, jednocześnie tolerując krótkotrwałe prądy rozruchowe typowe dla obwodów z silnikami lub transformatorami.
• Prąd znamionowy 1 A: Umożliwia bezpieczne zabezpieczenie cienkich przewodów i odbiorników o małej mocy, minimalizując ryzyko uszkodzenia termicznego instalacji.
• Zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2): Zapewnia wysoką pewność wyłączenia nawet w sieciach o podwyższonej mocy zwarciowej, spełniając wymagania zarówno instalacji domowych, jak i przemysłowych.
• Szerokość 1 modułu (17,5 mm): Pozwala na gęstą zabudowę w rozdzielnicach modułowych, oszczędzając miejsce i ułatwiając projektowanie rozdzielnic.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia zdalne monitorowanie stanu wyłącznika, automatyczne wyzwalanie oraz integrację z systemami automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy S 301N spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 10 kA). Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S 301N 1P+N C 1 A dedykowany jest do ochrony obwodów odbiorczych w instalacjach budynkowych i przemysłowych, w których występują niewielkie prądy znamionowe. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetleniowych LED lub żarowych o niskim poborze mocy.
• Zabezpieczenie pojedynczych gniazd wtyczkowych i urządzeń biurowych w instalacjach rozdzielczych.
• Ochrona linii sterowniczych, przekaźników i małych transformatorów w szafach automatyki.
• Instalacje tymczasowe i pomocnicze wymagające niezawodnego zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 1 A i obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta. Przed pierwszym włączeniem sprawdzić poprawność podłączenia fazy (L) i neutralnego (N).

FAQ

• Czy wyłącznik nadprądowy S 301N ma wbudowane podświetlenie? Nie, w modelu 407734 nie przewidziano podświetlenia. Stan zadziałania sygnalizowany jest położeniem czarnej dźwigni (wyłączony – dźwignia w dół).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje stopnia IP dla samego wyłącznika. Podczas montażu w rozdzielnicy obudowa zapewnia typowy stopień ochrony IP20 dla urządzeń modułowych instalowanych wewnątrz suchych pomieszczeń.
• Jaką funkcję pełni charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala bezzwłocznie przy prądach zwarciowych od 5 do 10 krotności prądu znamionowego. Jest przystosowany do obwodów, w których występują krótkotrwałe prądy rozruchowe (np. silniki, transformatory).
