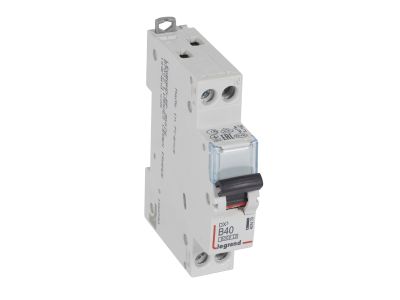

Wyłącznik nadprądowy S 301N 1P+N B 40 6000A serii DX3 | 407479 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301N 1P+N o charakterystyce B, prądzie znamionowym 40 A i zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2) to niezawodne zabezpieczenie obwodów jednofazowych 230 V~. Szerokość 1 moduł (17,5 mm) umożliwia oszczędne planowanie rozdzielnicy. Dźwignia załączająca w kolorze czarnym ułatwia identyfikację stanu pracy.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przeciążenia.
• Charakterystyka B (3–5 In): Szybkie wyzwalanie przy prądach zwarciowych, idealna do obwodów o niskich prądach rozruchowych (oświetlenie, gniazda, odbiorniki rezystancyjne).
• Zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca ciągłość ochrony w sieciach o dużym potencjale zwarciowym.
• Szerokość 1 moduł (17,5 mm): Oszczędność miejsca w rozdzielni, łatwy montaż na szynie TH35.
• Kompatybilność z systemem HX3 oraz możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy serii DX3: Elastyczne dostosowanie do potrzeb instalacji bez wymiany całego wyłącznika.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S301N przeznaczony jest do zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć w jednofazowych obwodach 230 V~.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników o charakterze rezystancyjnym (grzałki, piece) przy niskich prądach rozruchowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe linii.
• Kompatybilność z systemem HX3 umożliwia zastosowanie w rozbudowanych układach rozdziału energii do 125 A.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające.

FAQ

• Czy wyłącznik nadprądowy S301N posiada podświetlenie? W danych technicznych nie podano informacji o podświetleniu. Standardowo wyłączniki nadprądowe nie są wyposażone w podświetlenie – sygnalizacja stanu odbywa się poprzez położenie czarnej dźwigni załączającej (ON/OFF).
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia ochrony IP. Aparatura modułowa montowana w rozdzielnicy zazwyczaj posiada IP20 (ochrona przed dotykiem palcem), jednak dla konkretnych warunków pracy należy sprawdzić kartę katalogową.
• Czy charakterystyka B jest odpowiednia do zabezpieczania silników? Charakterystyka B (3–5 In) jest zalecana do obwodów o niskich prądach rozruchowych. Do silników elektrycznych lepiej sprawdza się charakterystyka C lub D ze względu na wyższy prąd rozruchowy. Wyłącznik ten przeznaczony jest głównie do obwodów rezystancyjnych i oświetleniowych.
