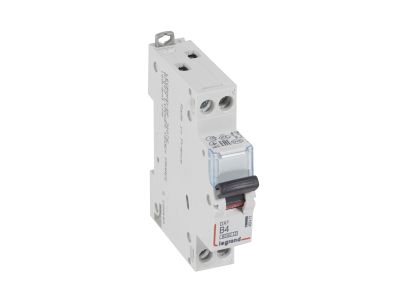

Wyłącznik nadprądowy S 301N 1P+N B 4 6000A serii DX3 | 407471 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N (nr kat. 407471) serii DX3 to jednobiegunowy z członem neutralnym (1P+N) aparat o charakterystyce B i prądzie znamionowym 4 A. Dzięki zwarciowej zdolności łączeniowej 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2) zapewnia skuteczną ochronę obwodów w instalacjach 230/400 V. Szerokość 1 modułu (17,5 mm) pozwala na efektywne zagospodarowanie przestrzeni w rozdzielnicy.

• Charakterystyka B: Wyzwalanie przy przeciążeniu i zwarciu – idealna do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych i odbiorników rezystancyjnych, zapewniając selektywną ochronę instalacji.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarancja bezpiecznego wyłączenia prądów zwarciowych, chroniąca przewody i odbiorniki przed uszkodzeniem.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja umożliwia gęste upakowanie aparatury w rozdzielnicach, oszczędzając miejsce na szynie TH35.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Elastyczność w integracji z systemami automatyki, sygnalizacji i zdalnego sterowania.
• Dźwignia załączająca w kolorze czarnym: Wyraźna, kontrastowa sygnalizacja pozycji ON/OFF ułatwiająca szybką identyfikację stanu pracy.

Zgodność z Normami

Wyłącznik nadprądowy jest zgodny z normami IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6 kA) oraz IEC/EN 60947-2 (10 kA) dla napięcia 230/400 V~. Aparat spełnia wymagania stawiane sprzętowi instalacyjnemu w systemie niskiego napięcia.

Zastosowanie

Dzięki charakterystyce B i kompaktowej budowie wyłącznik S 301N sprawdza się w różnorodnych obwodach jednofazowych (1P+N) wymagających ochrony przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona gniazd wtyczkowych i odbiorników o charakterze rezystancyjnym (grzejniki, czajniki, sprzęt AGD).
• Sterowanie i zabezpieczenie w rozdzielnicach sterowniczych, szafach automatyki oraz w systemach Optymalnego Rozdziału Energii HX3 (do 125 A).
• Instalacje wymagające selektywności wyłączeń – charakterystyka B zapobiega zbędnym zadziałaniom przy typowych udarach prądowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy; szerokość zajmowanego miejsca to 1 moduł (17,5 mm). Przekrój przewodów należy dobrać do prądu znamionowego 4 A oraz warunków zwarciowych. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów – zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Czy wyłącznik można rozbudować o styki pomocnicze lub wyzwalacze? Tak, wyłącznik S 301N serii DX3 umożliwia montaż akcesoriów takich jak styki pomocnicze, wyzwalacze napięciowe i napędy silnikowe z tej samej serii – szczegóły w karcie katalogowej.
• Jakie napięcie znamionowe ma wyłącznik? Napięcie znamionowe wynosi 230/400 V~, co pozwala na pracę w typowych instalacjach jednofazowych (230 V) oraz w systemach trójfazowych z wykorzystaniem zacisku neutralnego.
• Jaka jest charakterystyka wyzwalania? Aparat posiada charakterystykę B, co oznacza wyzwalanie przy prądzie 3–5 krotności prądu znamionowego. Jest przeznaczony do zabezpieczania obwodów o niskich prądach rozruchowych (oświetlenie, gniazda).
