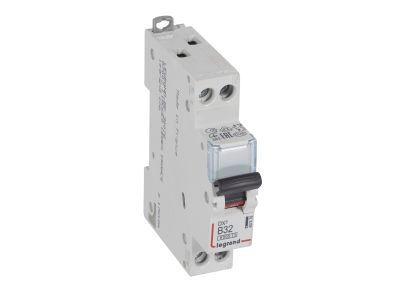

Wyłącznik nadprądowy S 301N 1P+N B 32 6000A serii DX3 | 407478 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N serii DX3 (numer katalogowy 407478) to jednobiegunowy aparat modułowy z członem neutralnym (1P+N) o charakterystyce B i prądzie znamionowym 32 A. Przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A ułatwia rozbudowę instalacji.

• Charakterystyka wyzwalania B: Szybkie wyzwalanie przy prądach zwarciowych w zakresie 3–5 In, zapewniające ochronę instalacji z obwodami gniazd wtykowych i oświetleniowych bez zbędnych wyłączeń przy rozruchu silników.
• Znamionowa zdolność zwarciowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Gwarantuje skuteczne przerywanie prądów zwarciowych w sieciach o wyższej mocy, zwiększając bezpieczeństwo osób i urządzeń.
• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. kuchenki elektryczne, piece grzewcze czy instalacje warsztatowe.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy – idealny do rozbudowy istniejących układów bez konieczności powiększania szafy.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe umożliwiające zdalne sterowanie i monitoring stanu wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S 301N spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S 301N znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz tablicach mieszkaniowych i przemysłowych. Dzięki charakterystyce B idealnie nadaje się do ochrony obwodów o charakterze rezystancyjno-indukcyjnym o małym prądzie rozruchowym. Typowe zastosowania obejmują:

• Zabezpieczenie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona obwodów oświetleniowych (żarówki, świetlówki, LED) przed zwarciem i przeciążeniem.
• Systemy automatyki budynkowej – sterowanie siłownikami, zaworami i centralami wentylacyjnymi.
• Instalacje tymczasowe na budowach oraz w małych obiektach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 301N może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 32 A zgodnie z normami instalacyjnymi. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów – według dokumentacji producenta. Dla zachowania optymalnej pracy zaleca się zachowanie odstępów wentylacyjnych i unikanie montażu w miejscach narażonych na zawilgocenie.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S 301N? Wyłącznik posiada charakterystykę B – wyzwala w zakresie 3–5 krotności prądu znamionowego (96–160 A). Jest zalecany do obwodów gniazd i oświetlenia, gdzie prąd rozruchowy nie jest wysoki.
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, seria DX3 oferuje dedykowane styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe. Wszystkie akcesoria montuje się z prawej strony wyłącznika na tej samej szynie DIN.
• Jaka jest szerokość modułowa wyłącznika? Wyłącznik S 301N zajmuje 1 moduł (17,5 mm) na szynie TH35, co pozwala na oszczędność miejsca w rozdzielnicy. Dzięki temu można zmieścić więcej aparatów w standardowej szafie.
