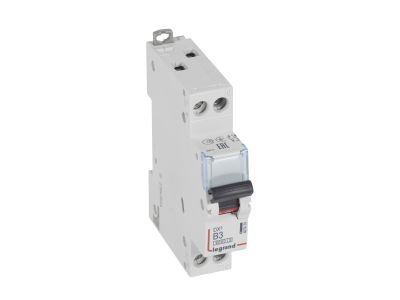

Wyłącznik nadprądowy S 301N 1P+N B 3 6000A serii DX3 | 407470 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301N z serii DX3 (symbol katalogowy 407470) to jednobiegunowy aparat z zabezpieczeniem przewodu neutralnego (1P+N) przystosowany do napięcia 230 V~. Charakterystyka B i znamionowy prąd 3 A gwarantują niezawodną ochronę w obwodach o niewielkim obciążeniu, a zdolność zwarciowa 6000 A (IEC/EN 60898-1) zapewnia bezpieczeństwo instalacji nawet w przypadku zwarć. Szerokość 1 modułu (17,5 mm) ułatwia oszczędne projektowanie rozdzielnic.

• Charakterystyka B: Wyzwalanie przy 3–5 krotnym prądzie znamionowym – idealna do ochrony obwodów domowych (gniazda, oświetlenie) z odbiornikami rezystancyjnymi i małymi silnikami.
• Zdolność zwarciowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych minimalizuje ryzyko uszkodzenia instalacji i urządzeń końcowych.
• Montaż na szynie TH35: Szybkie i pewne mocowanie w standardowych rozdzielnicach modułowych – oszczędność czasu podczas instalacji.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają tworzenie zaawansowanych układów sterowania i sygnalizacji.
• Kompatybilność z systemem HX3 do 125 A: Zoptymalizowany rozdział energii w rozdzielnicach – mniejsze straty i lepsze zarządzanie obciążeniem.

Zgodność z Normami

Wyłącznik nadprądowy S301N spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce B i prądowi 3 A wyłącznik nadprądowy S301N doskonale sprawdza się w obwodach o charakterze rezystancyjnym i mieszanych. Przeznaczony do ochrony przed przeciążeniem i zwarciem w instalacjach 230 V~.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie pojedynczych odbiorników o małej mocy (grzejniki, pompy, wentylatory) w szafach sterowniczych.
• Podstawowe zabezpieczenie torów sterowania w układach automatyki budynkowej (sterowanie oświetleniem, roletami).
• Ochrona linii zasilających w podrozdzielnicach 230 V z ograniczoną przestrzenią montażową (jeden moduł).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przekrój przewodów należy dobrać zgodnie z obciążeniem (zalecany maksymalny przekrój dla zacisków – według dokumentacji producenta). Moment dokręcania śrub zacisków – stosować się do wytycznych podanych w karcie katalogowej. Po montażu sprawdzić poprawność podłączenia przewodu neutralnego i fazowego (1P+N).

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy prądzie 3–5 krotności prądu znamionowego, co jest właściwe dla obwodów domowych bez dużych prądów rozruchowych. Charakterystyka C (5–10 krotności) stosowana jest do obwodów z silnikami transformatorami.
• Czy wyłącznik nadprądowy S301N można montować w rozdzielnicy zewnętrznej? Tak, pod warunkiem zastosowania obudowy o odpowiednim stopniu ochrony (np. IP65). Sam wyłącznik posiada stopień ochrony IP20 (typowy dla aparatury modułowej) i przeznaczony jest do montażu w suchych pomieszczeniach.
• Czy do tego wyłącznika można dokupić styk pomocniczy? Tak, seria DX3 oferuje styki pomocnicze (np. sygnalizacyjne) oraz wyzwalacze wzrostowe i podnapięciowe, które montuje się z boku wyłącznika na tej samej szynie.
