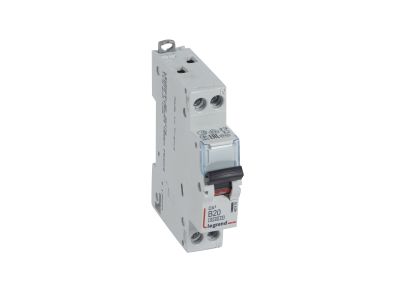

Wyłącznik nadprądowy S 301N 1P+N B 20 6000A serii DX3 | 407476 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N serii DX3 (symbol 407476) to jednobiegunowy wyłącznik z członem neutralnym 1P+N, przeznaczony do ochrony obwodów odbiorczych przed przeciążeniami i zwarciami. Jego prąd znamionowy 20 A w połączeniu z charakterystyką B zapewnia skuteczne wyzwalanie przy niewielkich prądach zwarciowych, co sprawdza się w instalacjach domowych. Wyłącznik oferuje znamionową zwarciową zdolność łączeniową 6000 A (wg IEC/EN 60898-1) i 10 kA (wg IEC/EN 60947-2), gwarantując bezpieczne przerywanie prądów zwarciowych. Zajmuje zaledwie 1 moduł (17,5 mm), oszczędzając miejsce w rozdzielnicy.

• Prąd znamionowy 20 A: bezpieczna praca w obwodach o średnim obciążeniu, np. gniazd ogólnego przeznaczenia, bez ryzyka przeciążenia styków.
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniach i zwarć, idealne do obwodów o niewielkich prądach rozruchowych, takich jak oświetlenie i gniazda w budynkach mieszkalnych.
• Zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka skuteczność w gaszeniu łuku zwarciowego, zwiększa bezpieczeństwo instalacji i odporność na awarie.
• Szerokość 1 modułu (17,5 mm): kompaktowa budowa pozwala na gęstą zabudowę w rozdzielnicy, co ułatwia projektowanie i rozbudowę instalacji.
• Możliwość rozbudowy o akcesoria z serii DX3: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy, co umożliwia zdalne sterowanie i sygnalizację stanu.

Zgodność z Normami

Wyłącznik nadprądowy S 301N spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 301N znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, biurowych i lekkim przemyśle. Jego parametry czynią go uniwersalnym rozwiązaniem do zabezpieczania różnych rodzajów odbiorników.

• Ochrona obwodów oświetleniowych w instalacjach domowych i biurowych.
• Ochrona gniazd wtykowych oraz obwodów sterowania (np. styczników, przekaźników).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przeciążeniowe i zwarciowe.
• Integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A w celu rozszerzenia funkcjonalności rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz szczegółowe instrukcje montażu znajdują się w dokumentacji technicznej producenta.

FAQ

• Jakie jest napięcie znamionowe wyłącznika S 301N? Wyłącznik jest przystosowany do pracy w sieci jednofazowej z przewodem neutralnym (1P+N) o napięciu 230 V~.
• Czy wyłącznik można stosować w sieci trójfazowej? Nie, model S 301N 1P+N przeznaczony jest wyłącznie do obwodów 1-fazowych. Do ochrony obwodów trójfazowych zaleca się wyłączniki 3P lub 4P z tej samej serii.
• Jakie akcesoria można dołączyć do wyłącznika? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy z serii DX3, co umożliwia zdalne sterowanie i sygnalizację stanu załączenia.
