Wyłącznik nadprądowy S 301N 1P+N B 2 6000A serii DX3 | 407469 Legrand

Opis i Kluczowe Cechy

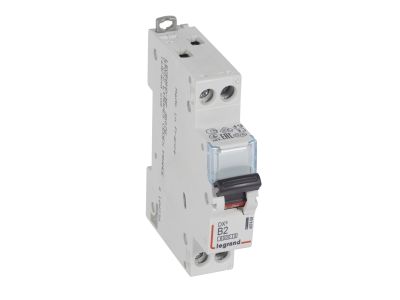

Wyłącznik nadprądowy S 301N (symbol 407469) z serii DX3 to jednobiegunowy aparat z członem neutralnym, o charakterystyce B i prądzie znamionowym 2 A. Zapewnia ochronę przewodów przed przeciążeniem i zwarciem w instalacjach domowych, biurowych i przemysłowych. Szerokość 1 modułu (17,5 mm) umożliwia kompaktowy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 2 A (charakterystyka B): Zabezpiecza obwody o niewielkim obciążeniu, np. oświetlenie lub gniazda dla urządzeń niskiej mocy, z szybkim wyzwalaniem przy zwarciu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1): Gwarantuje bezpieczne wyłączenie prądów zwarciowych w typowych instalacjach niskiego napięcia, chroniąc przewody i aparaturę.
• 10 kA zgodnie z IEC/EN 60947-2: Wyższa zdolność łączeniowa dla zastosowań przemysłowych, zapewniająca dodatkowy margines bezpieczeństwa w bardziej wymagających warunkach.
• Montaż na szynie TH35 (1 moduł 17,5 mm): Szybki montaż w standardowych rozdzielnicach, oszczędność miejsca w szafach elektrycznych.
• Kompatybilność z systemem HX3 do 125 A oraz akcesoriami DX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy, co zwiększa funkcjonalność i elastyczność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S 301N znajduje zastosowanie w ochronie obwodów odbiorczych, gdzie wymagana jest charakterystyka B – odpowiednia dla obciążeń rezystancyjnych i małych silników o niskim prądzie rozruchowym.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczanie gniazd wtyczkowych dla urządzeń o niskiej mocy (np. komputery, sprzęt RTV).
• Ochrona obwodów sterowania i automatyki w szafach rozdzielczych.
• Jako element rozdzielnic w systemie Optymalnego Rozdziału Energii HX3.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Szerokość modułu 17,5 mm umożliwia instalację w standardowych rozdzielnicach. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem znamionowym (2 A) oraz warunkami obciążenia. Dokręcanie zacisków przeprowadzić z momentem określonym w dokumentacji producenta.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy prądzie 3–5 krotności prądu znamionowego. Jest przeznaczony do obwodów o charakterze rezystancyjnym i małych silników.
• Jaką szerokość zajmuje wyłącznik na szynie? Zajmuje 1 moduł (17,5 mm) na szynie DIN TH35, co pozwala na oszczędność miejsca w rozdzielnicy.
• Czy wyłącznik można rozbudować o akcesoria? Tak, seria DX3 oferuje styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy, które montuje się bezpośrednio na wyłączniku.
