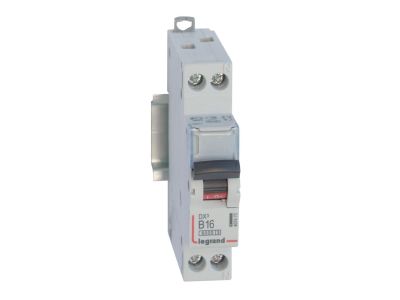

Wyłącznik nadprądowy S 301N 1P+N B 16 6000A serii DX3 | 407475 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301N 1P+N serii DX3 o charakterystyce B i prądzie znamionowym 16 A zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach niskiego napięcia. Szerokość 1 modułu (17,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy na szynie TH35. Dźwignia załączająca w kolorze czarnym ułatwia identyfikację stanu pracy.

• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność wyłączania zwarć gwarantuje bezpieczeństwo instalacji i odbiorników nawet w trudnych warunkach sieci.
• Charakterystyka B: Wyzwalanie przy prądzie 3–5 krotności prądu znamionowego – optymalna do zabezpieczania obwodów gniazd wtyczkowych i linii oświetleniowych o niewielkich prądach rozruchowych.
• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Szerokość 1 modułu (17,5 mm): Minimalizuje zajmowaną powierzchnię na szynie TH35, co ułatwia projektowanie rozdzielnic o ograniczonej liczbie modułów.
• Kompatybilność z systemem HX3 (do 125 A) i możliwość wyposażenia w styki pomocnicze, wyzwalacze oraz napędy serii DX3: Elastyczna rozbudowa funkcji bez konieczności wymiany głównego aparatu.

Zgodność z Normami

Wyłącznik nadprądowy S301N spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S301N 1P+N przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Dzięki charakterystyce B i zwartej budowie znajduje zastosowanie w:

• Zabezpieczaniu obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz komercyjnych.
• Ochronie przed zwarciami i przeciążeniami w rozdzielnicach głównych i podrozdzielnicach.
• Systemach rozdziału energii z kompatybilną szyną HX3 – optymalne zagospodarowanie mocy do 125 A.
• Obwodach sterowania i automatyki budynkowej (przy odpowiednim doborze charakterystyki i prądu znamionowego).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Aparat montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami, uwzględniając prąd znamionowy 16 A. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie wyłącznika.

FAQ

• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie 3–5 krotności prądu znamionowego (In). Jest zalecana do obwodów o niskim prądzie rozruchowym, takich jak gniazda wtyczkowe, oświetlenie czy obwody sterowania. Dzięki temu zapewnia szybkie odcięcie zasilania w przypadku zwarć, chroniąc przewody i odbiorniki.
• Jaka jest znamionowa zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 zdolność zwarciowa wynosi 6000 A, natomiast według IEC/EN 60947-2 – 10 kA (przy napięciu 230/400 V~). Oba parametry gwarantują bezpieczne wyłączanie prądów zwarciowych w typowych warunkach instalacyjnych.
• Czy wyłącznik można rozbudować o akcesoria, np. styki pomocnicze? Tak, wyłącznik S301N serii DX3 przystosowany jest do montażu styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów silnikowych z tej samej serii. Umożliwia to sygnalizację stanu pracy, zdalne wyłączanie i integrację z systemami automatyki.
