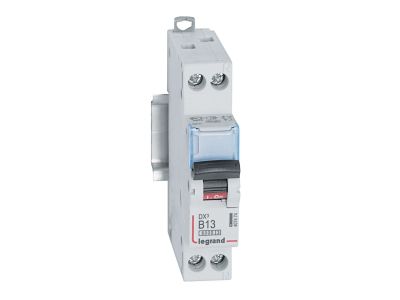

Wyłącznik nadprądowy S 301N 1P+N B 13 6000A serii DX3 | 407474 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N serii DX3 o symbolu 407474 to jednobiegunowy z członem neutralnym (1P+N) aparat ochronny o prądzie znamionowym 13 A i charakterystyce B. Przeznaczony do zabezpieczania obwodów jednofazowych 230 V przed przeciążeniami i zwarciami. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 6000 A (według IEC/EN 60898-1) oraz 10 kA (według IEC/EN 60947-2) gwarantuje bezpieczne wyłączenie prądów zwarciowych. Kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

• Prąd znamionowy 13 A: Dopasowany do zasilania standardowych obwodów odbiorczych – gniazd wtyczkowych, oświetlenia – bez ryzyka przegrzania.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych, zalecana do obwodów z obciążeniem rezystancyjnym i niewielkimi silnikami.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność wyłączania zwarć zapewniająca bezpieczeństwo instalacji i urządzeń.
• Szerokość 1 modułu (17,5 mm): Kompaktowa budowa umożliwia gęstą zabudowę w rozdzielnicach, oszczędzając miejsce na dodatkową aparaturę.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczność w systemach automatyki i sterowania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do ochrony przeciwprzeciążeniowej i zwarciowej w instalacjach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Wyłącznik nadprądowy S 301N DX3 znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie w:

• Ochronie obwodów gniazd wtyczkowych i oświetleniowych w budynkach mieszkalnych oraz biurowych.
• Zabezpieczaniu odbiorników w rozdzielnicach głównych i podrozdzielniach.
• Instalacjach wymagających selektywności z aparaturą o charakterystyce B.
• Systemach zasilania awaryjnego (UPS) oraz obwodach sterowania i automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 13 A (zalecany min. 1,5 mm² dla Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie instalować w miejscach narażonych na wilgoć; standardowy stopień ochrony IP20 dla aparatury w rozdzielnicy.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację? Nie, wyłącznik S 301N nie posiada wbudowanego podświetlenia. Stan zadziałania sygnalizowany jest położeniem czarnej dźwigni (OFF).
• Jaki jest stopień ochrony? Standardowy dla aparatury modułowej IP20 – odpowiedni do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Czy można go stosować w obwodach trójfazowych? Model 1P+N przeznaczony jest wyłącznie do jednofazowych obwodów 230 V. Do obwodów trójfazowych należy stosować wyłączniki 3P lub 4P.
