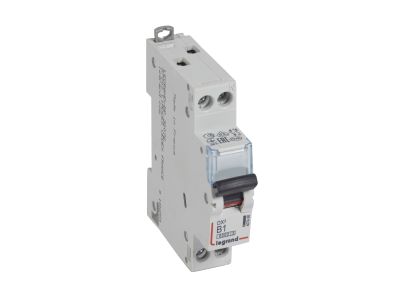

Wyłącznik nadprądowy S 301N 1P+N B 1 6000A serii DX3 | 407468 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301N 1P+N o charakterystyce B i prądzie znamionowym 1 A z serii DX3 (symbol 407468) zapewnia niezawodną ochronę obwodów jednofazowych 230 V przed przeciążeniem i zwarciem. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a wysoka zdolność łączeniowa gwarantuje bezpieczeństwo instalacji.

• Prąd znamionowy 1 A: Precyzyjna ochrona obwodów o małym poborze prądu, np. oświetlenie, obwody sterowania – minimalizuje ryzyko zbędnych wyłączeń.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach, dedykowana do obwodów bez silników (niski prąd rozruchowy) – idealna do gniazd i oświetlenia.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Bezpieczne wyłączenie zwarć o wysokiej energii, chroni przewody i odbiorniki przed uszkodzeniem.
• Szerokość 1 moduł (17,5 mm): Kompaktowa konstrukcja umożliwia gęstą zabudowę w rozdzielnicach modułowych – oszczędność miejsca i niższe koszty obudowy.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczne dostosowanie do potrzeb automatyki i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 dla znamionowej zwarciowej zdolności łączeniowej 6000 A oraz IEC/EN 60947-2 dla 10 kA przy napięciu 230/400 V~. Posiada certyfikację CE i jest zgodny z wymaganiami dla aparatury modułowej montowanej na szynie DIN (TH35).

Zastosowanie

Wyłącznik S 301N 1P+B przeznaczony jest do ochrony obwodów jednofazowych 230 V w instalacjach budynkowych i przemysłowych przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów sterowania – styczników, przekaźników, wejść PLC – gdzie wymagana jest mała obciążalność prądowa.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach zoptymalizowanych systemem HX3 do 125 A.
• Integracja z systemami automatyki budynkowej dzięki opcjonalnym stykom pomocniczym i wyzwalaczom – sygnalizacja stanu i zdalne odłączanie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Urządzenie montuje się na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Przekrój przewodów należy dobrać do prądu znamionowego 1 A oraz spodziewanego obciążenia, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy S 301N nadaje się do ochrony silników? Nie jest zalecany – charakterystyka B jest dedykowana do obwodów bez dużych prądów rozruchowych. Do silników należy stosować wyłączniki z charakterystyką C lub D.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa w różnych normach? Dla normy IEC/EN 60898-1 wynosi 6000 A, a dla normy IEC/EN 60947-2 – 10 kA, przy napięciu 230/400 V~.
• Czy wyłącznik można zintegrować z systemem HX3? Tak, jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co ułatwia zabudowę w rozdzielnicach modułowych i optymalizuje zarządzanie energią.
