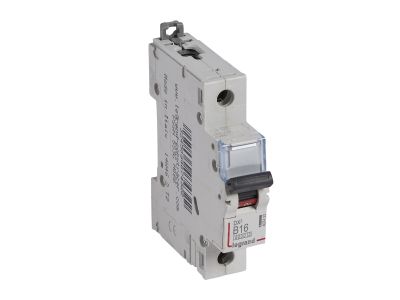

Wyłącznik nadprądowy S 301 DX3 6KA 1P B16 | 407432 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 DX3 (numer katalogowy 407432) to jednobiegunowy wyłącznik z charakterystyką B, prądem znamionowym 16 A i zdolnością zwarciową 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2). Montowany na szynie TH35, szerokość 1 modułu (17,5 mm), doskonale sprawdza się w nowoczesnych rozdzielnicach, zapewniając ochronę przewodów i odbiorników przed przeciążeniem i zwarciem.

• Charakterystyka B: Szybkie wyzwalanie w zakresie 3–5 In, dedykowana do obwodów o charakterze rezystancyjnym (gniazda wtyczkowe, oświetlenie) – skuteczna ochrona kabeli i urządzeń.
• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o średnim obciążeniu, typowych dla instalacji domowych i biurowych.
• Zdolność zwarciowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje pewne wyłączenie prądów zwarciowych nawet w trudnych warunkach sieciowych.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy, umożliwia gęste zabudowanie aparatury.
• Rozbudowa i kompatybilność: Możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3 – elastyczność konfiguracji instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 DX3 jest zgodny z normami IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych oraz budynkowych. Posiada certyfikat CE.

Zastosowanie

Jako uniwersalny element zabezpieczający, wyłącznik nadprądowy S 301 DX3 znajduje zastosowanie w wielu obszarach instalacji elektrycznych:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki o charakterze rezystancyjnym, np. grzejniki, podgrzewacze wody.
• Instalacje w rozdzielnicach głównych i podrozdzielnicach – tam, gdzie wymagana jest charakterystyka B i prąd 16 A.
• Jako element systemu Optymalnego Rozdziału Energii HX3 do 125 A – współpraca z szynami grzebieniowymi i sztyftowymi.

Wskazówki Montażowe

Montaż i wszelkie prace przy wyłączniku nadprądowym S 301 DX3 mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Zaleca się stosowanie momentów dokręcania zacisków zgodnie z dokumentacją producenta oraz dobór przekroju przewodów do prądu znamionowego 16 A. Przed przystąpieniem do prac należy bezwzględnie sprawdzić brak napięcia.

FAQ

• Czy wyłącznik nadprądowy S 301 DX3 jest kompatybilny z szynami grzebieniowymi? Tak, umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielenie faz w rozdzielnicy.
• Jaką zdolność zwarciową ma ten wyłącznik? Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA według normy IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 dla napięcia 230/400 V~.
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, wyłącznik S 301 DX3 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3, tworząc kompaktowy wyłącznik różnicowoprądowo-nadprądowy.
