Wyłącznik nadprądowy S 301 1P D 6A 6000A serii DX3 | 407967 Legrand

Opis i Kluczowe Cechy

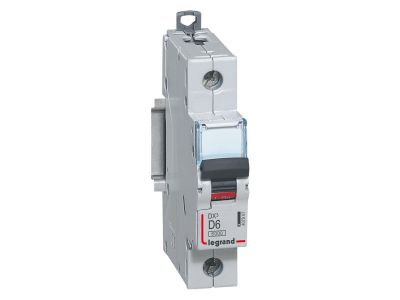

Wyłącznik nadprądowy S 301 serii DX3 o symbolu 407967 to jednobiegunowe zabezpieczenie nadprądowe o charakterystyce D i prądzie znamionowym 6 A. Przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć, oferuje znamionową zwarciową zdolność łączeniową 6000 A zgodnie z normą IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2. Szerokość modułowa 17,5 mm (1 moduł) umożliwia oszczędne zagospodarowanie szafy rozdzielczej, a kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A ułatwia integrację w rozbudowanych instalacjach.

• Prąd znamionowy 6 A: Zapewnia selektywne zabezpieczenie obwodów o niewielkim obciążeniu, chroniąc przewody i odbiorniki przed przegrzaniem.
• Charakterystyka D: Gwarantuje wytrzymałość na wysokie prądy rozruchowe, idealna do silników, transformatorów i oświetlenia wyładowczego.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Wysoka skuteczność przerywania zwarć w instalacjach zarówno domowych, jak i przemysłowych, zapewniająca bezpieczeństwo użytkowania.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż i możliwość gęstego upakowania aparatury.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także przyłączanie bloków różnicowoprądowych – elastyczność konfiguracji systemu.

Zgodność z Normami

Wyłącznik nadprądowy S 301 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie nadprądowe w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (łączniki elektryczne do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności łączeniowej wyłącznik nadaje się do ochrony obwodów, w których występują duże prądy rozruchowe. Zalecany do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów i dławików, gdzie prąd załączenia wielokrotnie przekracza wartość znamionową.
• Ochrona obwodów oświetlenia wyładowczego (np. lampy sodowe, metalohalogenkowe).
• Stosowanie w rozdzielnicach jako zabezpieczenie przedlicznikowe lub podlicznikowe w instalacjach o wymagającej charakterystyce obciążenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Do przyłączania przewodów używaj szyn grzebieniowych lub sztyftowych zgodnie z dokumentacją producenta. Moment dokręcania zacisków oraz dobór przekroju przewodów (wg prądu znamionowego i warunków zwarciowych) należy realizować według instrukcji montażowej. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji wewnątrz szafy.

FAQ

• Co oznacza charakterystyka D? Charakterystyka D opisuje próg zadziałania wyłącznika przy prądzie zwarciowym – wyzwala w zakresie od 10 do 20 krotności prądu znamionowego. Dzięki temu jest odporny na krótkotrwałe, wysokie prądy rozruchowe, co czyni go idealnym do obwodów z silnikami, transformatorami lub oświetleniem wyładowczym.
• Czy mogę dołączyć do tego wyłącznika styki pomocnicze lub wyzwalacze? Tak, wyłącznik nadprądowy S 301 serii DX3 został zaprojektowany z myślą o modularnej rozbudowie. Można go wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z tej samej serii, a także łączyć z blokami różnicowoprądowymi dla dodatkowej ochrony.
• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony (IP) nie został podany w danych technicznych – typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic wynosi IP20 dla części przednich. W przypadku instalacji w warunkach podwyższonej wilgotności lub zapylenia zaleca się stosowanie dodatkowej obudowy zewnętrznej.
