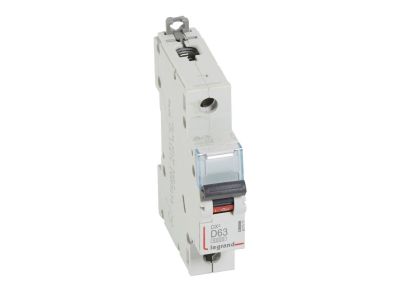

Wyłącznik nadprądowy S 301 1P D 63A 6000A serii DX3 | 407977 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 1P D 63A 6000A serii DX3 (symbol 407977) to jednobiegunowy aparat modułowy o charakterystyce D, przeznaczony do ochrony obwodów o dużych prądach rozruchowych. Prąd znamionowy 63 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania przewodów. Zwarciowa zdolność łączeniowa 6 kA według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 gwarantuje skuteczną ochronę przy zwarciach. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Charakterystyka D (10–20 In): Odporność na prądy rozruchowe silników, transformatorów i innych odbiorników o wysokim poborze początkowym – ogranicza zbędne wyłączenia.
• Prąd znamionowy 63 A: Zabezpieczenie przewodów i odbiorników w obwodach o dużym poborze mocy, np. w instalacjach przemysłowych i warsztatowych.
• Zwarciowa zdolność łączeniowa 6 kA / 10 kA: Podwójna certyfikacja zapewnia bezpieczeństwo w przypadku zwarć – zgodność z wymaganiami różnych norm.
• Szerokość 1 modułu (17,5 mm): Maksymalne wykorzystanie miejsca na szynie TH35 – łatwiejsze projektowanie rozdzielnic.
• Rozbudowa akcesoriami z serii DX3: Możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów oraz bloków różnicowoprądowych – elastyczne dostosowanie do konkretnej instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikację CE oraz jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A. Montaż zgodny z obowiązującymi przepisami elektrycznymi.

Zastosowanie

Wyłącznik nadprądowy o charakterystyce D dedykowany jest do obwodów, w których występują wysokie prądy rozruchowe, a także do ogólnej ochrony przewodów przed przeciążeniem i zwarciem w instalacjach budynkowych i przemysłowych.

• Ochrona obwodów silnikowych (napędy, wentylatory, pompy, sprężarki)
• Zabezpieczenie transformatorów i zasilaczy impulsowych
• Ochrona linii oświetleniowych z dużymi oprawami wyładowczymi lub LED z wysokim prądem startowym
• Instalacje w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych, magazynowych i warsztatowych

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Aparat przeznaczony jest do zabudowy na szynie TH35 (zgodnie z DIN EN 60715). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodów dobrać do prądu znamionowego 63 A i zastosowania. Moment dokręcania zacisków oraz zalecane parametry przyłączeniowe podane są w dokumentacji technicznej producenta. Wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Do czego służy charakterystyka D w tym wyłączniku? Charakterystyka D (wyzwalanie przy 10–20 krotności prądu znamionowego) jest przeznaczona do obwodów z odbiornikami o wysokich prądach rozruchowych, np. silników, transformatorów, spawarek. Zapobiega zbędnym wyłączeniom przy jednoczesnym zachowaniu ochrony przeciwzwarciowej.
• Czy można rozbudować ten wyłącznik o styki pomocnicze lub wyzwalacze? Tak, aparat jest kompatybilny z akcesoriami z serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi/napięciowymi, napędami oraz blokami różnicowoprądowymi. Umożliwia to dostosowanie do potrzeb automatyki i sygnalizacji.
• Jakie napięcie znamionowe i prąd są dopuszczalne? Wyłącznik pracuje przy napięciu 230/400 V~ (międzyfazowym i fazowym). Prąd znamionowy wynosi 63 A. Zaleca się dobór przewodów o odpowiednim przekroju – co najmniej 16 mm² Cu dla zabezpieczanego obwodu.
