Wyłącznik nadprądowy S 301 1P D 50A 6000A serii DX3 | 407976 Legrand

Opis i Kluczowe Cechy

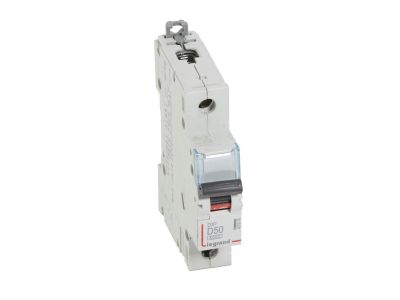

Wyłącznik nadprądowy S301 serii DX3 o symbolu 407976 to jednobiegunowe urządzenie zabezpieczające o charakterystyce D, prądzie znamionowym 50 A i znamionowej zwarciowej zdolności łączeniowej 6000 A (zgodnie z IEC/EN 60898-1) lub 10 kA (zgodnie z IEC/EN 60947-2). Dzięki szerokości 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie szafy rozdzielczej, a czarna dźwignia załączająca zapewnia jednoznaczną identyfikację stanu pracy.

• Charakterystyka D: Opóźnione zadziałanie pozwala na bezpieczną pracę w obwodach z dużymi prądami rozruchowymi (np. silniki, transformatory) bez zbędnych wyłączeń.
• Prąd znamionowy 50 A: Przystosowany do obciążeń o znacznym poborze mocy, gwarantuje stabilną ochronę przed przeciążeniami i zwarciami.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe zapewnia bezpieczeństwo instalacji i ciągłość zasilania.
• Montaż na szynie TH35 (35 mm): Szybki i pewny montaż w standardowych rozdzielnicach modułowych, zgodny z praktyką instalatorską.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy S301 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Charakterystyka D oraz prąd 50 A predestynują ten wyłącznik do ochrony obwodów, w których występują duże prądy rozruchowe. Idealnie sprawdza się w systemach automatyki budynkowej i instalacjach przemysłowych.

• Zabezpieczenie obwodów silników elektrycznych (pompy, wentylatory, sprężarki) przed przeciążeniami i zwarciami.
• Ochrona transformatorów i zasilaczy impulsowych, gdzie charakterystyka D zapobiega fałszywym wyłączeniom przy załączaniu.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako ochrona linii zasilających odbiorniki o wysokim prądzie rozruchowym.
• Element systemu optymalnego rozdziału energii HX3 (do 125 A) – kompatybilność z szynami grzebieniowymi i sztyftowymi ułatwia okablowanie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S301 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów dobierz do prądu znamionowego 50 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosuj według dokumentacji producenta. W przypadku dołączania styków pomocniczych, wyzwalaczy lub bloków różnicowoprądowych postępuj zgodnie z instrukcją montażu danego akcesorium.

FAQ

• Jaki jest stopień ochrony wyłącznika S301? W karcie katalogowej nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dostępem do części pod napięciem).
• Czy wyłącznik nadprądowy ma podświetlenie? Nie, wyłącznik S301 nie posiada podświetlenia – stan pracy sygnalizowany jest położeniem czarnej dźwigni (góra – załączony, dół – wyłączony).
• Jaki jest tryb pracy styku? Styk wyłącznika jest normalnie otwarty (NO) – w stanie spoczynku (bez zasilania) jest rozwarty. Po załączeniu dźwigni styk zwierany jest i przewodzi prąd.
