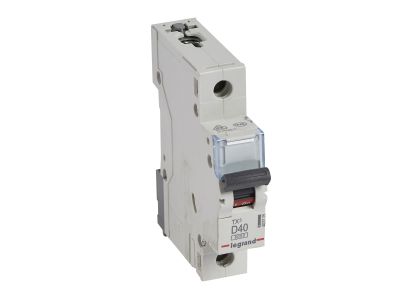

Wyłącznik nadprądowy S 301 1P D 40A 6000A serii TX3 | 403725 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 1P D 40A 6000A serii TX3 (symbol 403725) to jednobiegunowy aparat modułowy przeznaczony do ochrony obwodów przed zwarciem i przeciążeniem. Charakterystyka D zapewnia wysoką odporność na prądy rozruchowe, co czyni go odpowiednim do obwodów silnikowych i transformatorowych. Znamionowa zwarciowa zdolność łączeniowa 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 gwarantuje skuteczne przerywanie prądów zwarciowych w instalacjach domowych i przemysłowych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• 1-biegunowy, 230/400 V~: Uniwersalne napięcie pracy – może być stosowany zarówno w obwodach jednofazowych, jak i jako zabezpieczenie fazy w układzie trójfazowym.
• Charakterystyka D, prąd znamionowy 40 A: Opóźnione wyzwalanie magnetyczne – idealne do obwodów z dużymi prądami rozruchowymi (silniki, transformatory) bez ryzyka niepotrzebnych wyłączeń.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność przerywania zwarć – zapewnia bezpieczeństwo i ciągłość zasilania w instalacjach o podwyższonym poziomie mocy zwarciowej.
• Montaż na szynie TH35 (1 moduł 17,5 mm): Łatwy i szybki montaż w rozdzielnicach – oszczędność miejsca i kompatybilność z typowymi systemami instalacyjnymi.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy DX³: Elastyczność rozbudowy – umożliwia zdalne sterowanie, sygnalizację stanu oraz dodatkowe funkcje ochronne.

Zgodność z Normami

Wyłącznik nadprądowy S 301 TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2 dla napięcia 230/400 V~. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce D i prądowi 40 A wyłącznik jest dedykowany do obwodów, w których występują wysokie prądy załączania. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Ochrona przewodów i odbiorników przed zwarciem i przeciążeniem w obwodach silników elektrycznych i wentylatorów.
• Zabezpieczenie transformatorów i dławików o dużym prądzie magnesującym.
• Sterowanie i ochrona obwodów oświetleniowych z lampami wyładowczymi lub LED o dużych prądach rozruchowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 w standardowej rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków oraz parametry przyłączeniowe należy stosować według dokumentacji producenta. Dopuszcza się podłączenie poprzez szyny grzebieniowe lub sztyftowe.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Dźwignia załączająca jest w kolorze czarnym, a stan załączenia/wyłączenia odczytywany jest z położenia dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W danych katalogowych nie podano konkretnego stopnia IP. Aparatura modułowa montowana w rozdzielnicach ma standardowo stopień ochrony IP20 przed dostępem do części czynnych – taki sam dotyczy niniejszego wyłącznika w typowych warunkach pracy.
• Jaki jest tryb pracy styku – czy to wyłącznik nadprądowy działa jak styk? Wyłącznik nadprądowy nie jest stykiem sterowniczym, lecz aparatem zabezpieczającym. Jego styki główne rozwierają się automatycznie w przypadku przeciążenia lub zwarcia, a także mogą być otwierane ręcznie za pomocą dźwigni. Nie jest przystosowany do częstego łączenia jako łącznik manewrowy – do tego celu stosuje się styczniki.
