Wyłącznik nadprądowy S 301 1P D 40A 6000A serii DX3 | 407975 Legrand

Opis i Kluczowe Cechy

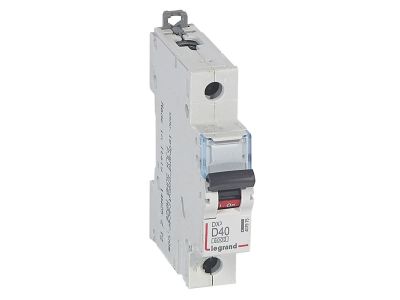

Wyłącznik nadprądowy S 301 serii DX3 (symbol 407975) to jednobiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 40 A. Zapewnia selektywną ochronę obwodów przed przeciążeniami i zwarciami, szczególnie w instalacjach, gdzie występują duże prądy rozruchowe (np. silniki, transformatory). Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Charakterystyka D: Wyzwalanie w zakresie 10–20 In – dostosowana do odbiorników o wysokim prądzie rozruchowym, minimalizuje ryzyko zbędnych wyłączeń podczas rozruchu.
• Prąd znamionowy 40 A: Umożliwia bezpieczne obciążenie obwodu do 40 A, odpowiednie dla odbiorników o znacznym poborze prądu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje skuteczne i bezpieczne wyłączenie prądów zwarciowych w warunkach przemysłowych i domowych.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach, bez użycia narzędzi do mocowania.
• Możliwość rozbudowy: Akcesoria styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe z serii DX3 – łatwa konfiguracja układu zabezpieczająco-sterującego.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 (do 6000 A) oraz IEC/EN 60947-2 (do 10 kA), co potwierdza jego przydatność do stosowania zarówno w instalacjach niskiego napięcia budynków mieszkalnych, jak i w aplikacjach przemysłowych. Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi.

Zastosowanie

Charakterystyka D i wysoka zdolność zwarciowa czynią ten wyłącznik idealnym do obwodów, w których występują duże prądy rozruchowe. Znajduje zastosowanie w:

• Ochronie obwodów silników elektrycznych, transformatorów, dźwigów i sprężarek.
• Zabezpieczaniu linii zasilających odbiorniki o charakterze indukcyjnym, gdzie prąd rozruchu może wielokrotnie przewyższać prąd znamionowy.
• Instalacjach przemysłowych i komercyjnych wymagających selektywności z wyższymi prądami zwarciowymi.
• Rozdziałach energii w systemach optymalnego rozdziału HX3 (do 125 A) – kompatybilność z serią DX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że obwód jest pozbawiony potencjału. Aparat montuje się na szynie TH35 w pozycji pionowej. Momenty dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją producenta i dostosowane do prądu znamionowego. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym włączeniem należy sprawdzić poprawność połączeń oraz izolację obwodu.

FAQ

• Czy wyłącznik nadprądowy S301 ma podświetlenie? W danych technicznych nie przewidziano podświetlenia – dźwignia załączająca jest standardowo czarna, bez elementów świetlnych.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia IP. Typowa aparatura modułowa montowana w rozdzielnicach osiąga IP20 w obudowie, jednak szczegółowe informacje należy sprawdzić w dokumentacji rozdzielnicy.
• Jaką maksymalną zdolność zwarciową ma ten wyłącznik? Zgodnie z normą IEC/EN 60898-1 wynosi 6000 A, a według IEC/EN 60947-2 – 10 kA. Obie wartości odnoszą się do napięcia 230/400 V AC.
