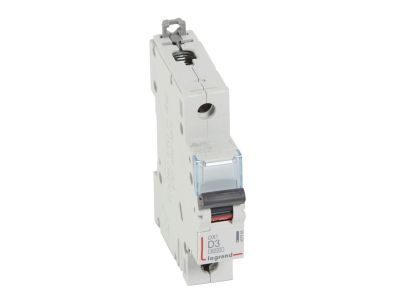

Wyłącznik nadprądowy S 301 1P D 3A 6000A serii DX3 | 407965 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii DX3 (indeks 407965) to jednobiegunowy aparat modułowy o charakterystyce D, prądzie znamionowym 3 A i znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) lub 10 kA (IEC/EN 60947-2). Szerokość 1 modułu (17,5 mm) ułatwia zabudowę w rozdzielnicy, a czarna dźwignia zapewnia czytelny sygnał położenia.

• Charakterystyka D: Ochrona obwodów z odbiornikami o wysokim prądzie rozruchowym (silniki, transformatory, zasilacze) bez zbędnych wyłączeń podczas rozruchu.
• Zdolność zwarciowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Gwarancja bezpieczeństwa przy zwarciu w instalacjach mieszkaniowych, komercyjnych i lekkich przemysłowych.
• Prąd znamionowy 3 A: Precyzyjna ochrona przewodów i odbiorników o małym poborze mocy przy zachowaniu stabilności termicznej.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy – idealne do rozbudowy istniejących instalacji.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania szyn grzebieniowych/sztyftowych, bloków różnicowoprądowych, styków pomocniczych, wyzwalaczy i napędów – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada oznakowanie CE i jest zgodny z dyrektywami niskonapięciowymi.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik odpowiednim do obwodów wymagających selektywnej ochrony przed przeciążeniem i zwarciem, szczególnie przy odbiornikach o dużym prądzie rozruchowym.

• Ochrona obwodów silnikowych (wentylatory, pompy, sprężarki) w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie obwodów transformatorów i zasilaczy impulsowych charakteryzujących się wysokim prądem magnesowania.
• Ochrona obwodów oświetlenia LED lub żarowego w miejscach o podwyższonych wymaganiach niezawodności.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie odpływów 1-fazowych zgodnie z projektem.

Wskazówki Montażowe

Montaż i uruchomienie może być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do 1 kV. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że nie może zostać przypadkowo włączone. Wyłącznik należy zamontować na szynie TH35 (DIN) w rozdzielnicy, zachowując wymagane odstępy izolacyjne. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (zwykle 1,2–2,0 Nm). Przekrój przyłączanych przewodów dobierz do prądu znamionowego i spodziewanego obciążenia – zalecane przekroje 1–25 mm² (sztywny) lub 1–16 mm² (linka).

FAQ

• Jaką charakterystykę ma wyłącznik S301 1P D 3A? Charakterystyka D – przeznaczona do odbiorników o dużym prądzie rozruchowym, np. silników, transformatorów, zasilaczy. Wyzwalacz termiczny i elektromagnetyczny są skalibrowane tak, aby uniknąć zbędnych wyłączeń podczas rozruchu.
• Czy można do niego podłączyć dodatkowe akcesoria? Tak, wyłącznik jest przystosowany do wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3. Umożliwia też przyłączanie szyn grzebieniowych lub sztyftowych.
• Jaką zdolność zwarciową ma ten wyłącznik? Zgodnie z normą IEC/EN 60898-1 wynosi 6000 A (przy 230/400 V~), natomiast według IEC/EN 60947-2 – 10 kA (przy 230/400 V~). Oba parametry dotyczą sieci prądu przemiennego.
