Wyłącznik nadprądowy S 301 1P D 2A 6000A serii DX3 | 407964 Legrand

Opis i Kluczowe Cechy

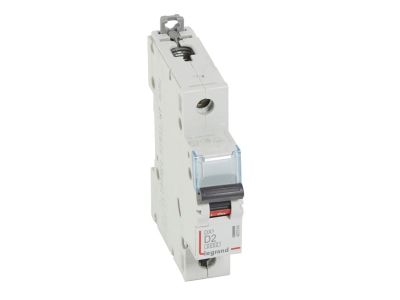

Wyłącznik nadprądowy S301 serii DX3 (symbol 407964) to jednobiegunowy wyłącznik o charakterystyce D i prądzie znamionowym 2 A. Dzięki zwarciowej zdolności łączeniowej 6000 A (według IEC/EN 60898-1) oraz 10 kA (według IEC/EN 60947-2) zapewnia skuteczną ochronę przed zwarciami w obwodach o znacznym prądzie rozruchu. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy i upraszcza rozbudowę instalacji.

• Charakterystyka D: Zapewnia wyzwalanie przy prądzie 10-20 krotności prądu znamionowego, co pozwala na bezpieczną pracę z odbiornikami o wysokim prądzie rozruchu, takimi jak silniki i transformatory.
• Prąd znamionowy 2 A: Odpowiedni do zabezpieczania obwodów o niskim poborze prądu, minimalizując ryzyko przegrzania przewodów i styków.
• Zwarciowa zdolność łączeniowa do 10 kA (IEC/EN 60947-2): Gwarantuje bezpieczne przerwanie prądów zwarciowych w instalacjach przemysłowych i budynkowych, zwiększając niezawodność systemu.
• Szerokość 1 modułu (17,5 mm): Pozwala na optymalne wykorzystanie przestrzeni w szafie rozdzielczej i łatwą integrację z innymi aparatami modułowymi.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Umożliwia podłączenie szyn grzebieniowych lub sztyftowych oraz wyposażenie w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S301 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (10 kA). Posiada certyfikat CE i jest przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Charakterystyka D wyłącznika S301 sprawia, że jest on szczególnie polecany do ochrony obwodów, w których występują duże prądy rozruchowe. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w domowych rozdzielnicach.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i kompresorów.
• Zabezpieczenie obwodów transformatorów i zasilaczy impulsowych.
• Ochrona instalacji oświetleniowych z lampami wyładowczymi lub LED o wysokim prądzie rozruchu.
• Montaż w rozdzielnicach głównych i podrozdzielniach jako element systemu Optymalnego Rozdziału Energii HX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S301 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 2 A oraz obciążalnością obwodu. Moment dokręcania śrub przyłączeniowych musi być zgodny z dokumentacją producenta. Dopuszcza się podłączenie szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik S301 ma charakterystykę D? Tak, wyłącznik nadprądowy S301 1P D 2A posiada charakterystykę D, co oznacza wyzwalanie przy prądzie 10-20-krotności prądu znamionowego. Jest to rozwiązanie dedykowane do odbiorników o wysokim prądzie rozruchu, np. silników.
• Jaką zwarciową zdolność łączeniową ma ten wyłącznik? Zgodnie z IEC/EN 60898-1 wynosi 6 kA, a według IEC/EN 60947-2 – 10 kA. Oznacza to wysoką skuteczność ochrony w różnych warunkach zwarciowych, zarówno w instalacjach domowych, jak i przemysłowych.
• Czy mogę podłączyć do niego szynę grzebieniową? Tak, wyłącznik S301 umożliwia przyłączanie szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielanie zasilania w rozdzielnicy i pozwala na tworzenie przejrzystych rozgałęzień.
