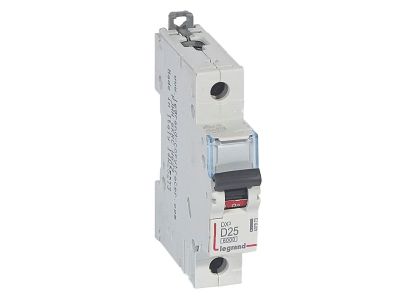

Wyłącznik nadprądowy S 301 1P D 25A 6000A serii DX3 | 407973 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 (symbol 407973) to jednobiegunowy aparat o charakterystyce D, przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 25 A oraz znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) i 10 kA (wg IEC/EN 60947-2) zapewnia bezpieczną pracę w obwodach o dużych prądach rozruchowych. Szerokość 1 modułu (17,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Charakterystyka D: Opóźnione zadziałanie – idealna do obwodów z silnikami i transformatorami, gdzie występują chwilowe prądy rozruchowe bez ryzyka fałszywych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność gaszenia łuku zwarciowego – gwarancja ochrony instalacji i urządzeń nawet przy dużych prądach zwarcia.
• Napięcie pracy 230/400 V~: Uniwersalność zastosowania w sieciach jednofazowych i trójfazowych (przy odpowiednim łączeniu biegunów).
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy – pozwala na gęstą zabudowę i łatwe rozszerzanie instalacji.
• Możliwość rozbudowy: Kompatybilność ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie w instalacjach domowych i podobnych) oraz IEC/EN 60947-2 (zastosowania przemysłowe). Posiada certyfikację CE, co potwierdza zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa i jakości.

Zastosowanie

Dzięki charakterystyce D oraz wysokiej zwarciowej zdolności łączeniowej wyłącznik nadprądowy S 301 sprawdza się w obwodach o zwiększonych prądach rozruchowych. Stosowany jest głównie w instalacjach przemysłowych i komercyjnych.

• Ochrona obwodów silnikowych – np. napędy wentylatorów, pomp, sprężarek
• Zabezpieczenie transformatorów i dławików – ograniczenie ryzyka wyłączeń przy załączaniu
• Ochrona linii zasilających odbiorniki o charakterze indukcyjnym (np. klimatyzatory, agregaty)
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe w systemie optymalnego rozdziału energii HX3 (do 125 A)

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski przyłączeniowe dokręcaj momentem zgodnym z dokumentacją producenta – zaleca się użycie kalibrowanego klucza dynamometrycznego. Przekrój przewodów dobierz do prądu znamionowego 25 A. Wyłącznik umożliwia łączenie szynami grzebieniowymi lub sztyftowymi – sprawdź kompatybilność przed montażem.

FAQ

• Czy wyłącznik S 301 nadaje się do ochrony silników? Tak, charakterystyka D została zaprojektowana z myślą o obwodach z dużymi prądami rozruchowymi (silniki, transformatory). Dzięki opóźnionemu zadziałaniu nie wyłącza się przy chwilowych przeciążeniach rozruchowych.
• Czy można do niego podłączyć styki pomocnicze lub wyzwalacz? Tak, wyłącznik jest przystosowany do współpracy z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi i napędami. Umożliwia to zdalne sygnalizowanie stanu lub wyzwalanie.
• Jaki jest stopień ochrony wyłącznika? W danych producenta nie podano konkretnej wartości IP. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dostępem do części niebezpiecznych palcem). Szczegóły znajdziesz w karcie katalogowej.
