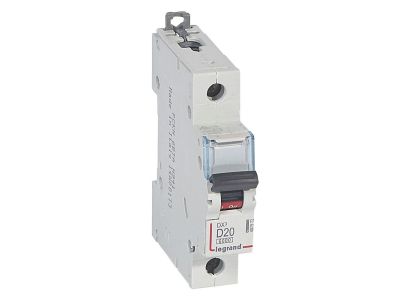

Wyłącznik nadprądowy S 301 1P D 20A 6000A serii DX3 | 407972 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 (symbol 407972) to jednobiegunowy aparat o charakterystyce D i prądzie znamionowym 20 A, przeznaczony do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Szerokość 1 modułu (17,5 mm) ułatwia montaż w rozdzielnicach, a kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A pozwala na integrację z nowoczesnymi instalacjami.

• Charakterystyka D: przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory) – ogranicza ryzyko zbędnych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2): zapewnia skuteczną ochronę w przypadku zwarć, zwiększając bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę aparatury.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: elastyczność rozbudowy funkcji sygnalizacyjnych i zdalnego sterowania.
• Możliwość przyłączania bloków różnicowoprądowych oraz szyn grzebieniowych/sztyftowych: upraszcza okablowanie i pozwala na tworzenie kompaktowych rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA przy 230/400 V~). Potwierdza to poprawność działania w standardowych warunkach sieciowych i zgodność z europejskimi przepisami.

Zastosowanie

Charakterystyka D oraz parametry zwarciowe czynią ten wyłącznik szczególnie przydatnym w obwodach o wysokich prądach rozruchowych. Rekomendowany do:

• Zabezpieczania obwodów silników elektrycznych, pomp, wentylatorów i kompresorów.
• Ochrony transformatorów i zasilaczy impulsowych w instalacjach przemysłowych.
• Rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej, wymagających selektywności przy rozruchu.
• Aplikacji, w których planowana jest rozbudowa o moduły różnicowoprądowe, styki pomocnicze lub napędy – dzięki zgodności z serią DX3.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (20 A), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie wolno przekraczać maksymalnych wartości przyłączeniowych.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Wyłącznik posiada charakterystykę D – zaprojektowaną do zabezpieczania obwodów z dużymi prądami rozruchowymi (np. silniki, transformatory). Wyzwala przy prądzie od 10 do 20-krotności prądu znamionowego, co zapobiega zbędnym wyłączeniom w momencie rozruchu.
• Czy można podłączyć wyłącznik do szyny grzebieniowej? Tak, wyłącznik S 301 umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia prowadzenie przewodów i oszczędza miejsce w rozdzielnicy.
• Czy istnieje możliwość zamontowania styków pomocniczych lub wyzwalacza? Tak, wyłącznik jest kompatybilny z akcesoriami serii DX3 – można do niego dobrać styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe, co pozwala na zdalne sterowanie i sygnalizację stanu.
