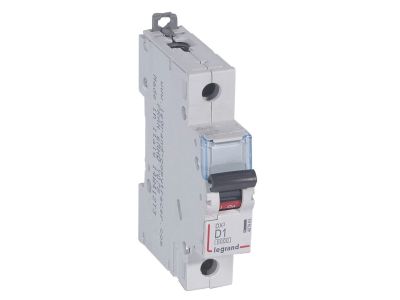

Wyłącznik nadprądowy S 301 1P D 1A 6000A serii DX3 | 407963 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 to jednobiegunowy wyłącznik o charakterystyce D, prądzie znamionowym 1 A i znamionowej zwarciowej zdolności łączeniowej 6000 A według IEC/EN 60898-1 (lub 10 000 A według IEC/EN 60947-2). Szerokość 1 modułu (17,5 mm) pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy. Urządzenie jest kompatybilne z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co ułatwia integrację w rozbudowanych instalacjach.

• Charakterystyka D: Przeznaczona do obwodów o wysokim prądzie rozruchowym, np. silników i transformatorów – wyłącznik nie wyłącza się niepotrzebnie podczas krótkotrwałych przeciążeń.
• Znamionowa zdolność zwarciowa 6 kA / 10 kA: Gwarantuje bezpieczne wyłączenie przy zwarciu w instalacjach domowych (6 kA wg IEC/EN 60898-1) oraz przemysłowych (10 kA wg IEC/EN 60947-2).
• Szerokość 1 moduł (17,5 mm): Minimalizuje zajmowaną przestrzeń na szynie TH35, pozwalając na gęstsze upakowanie aparatury w rozdzielnicy.
• Kompatybilność z systemem HX3: Umożliwia bezpośrednie przyłączanie do szyn zbiorczych systemu rozdziału energii HX3 do 125 A, skracając czas montażu.
• Możliwość rozbudowy o akcesoria: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy serii DX3 oraz bloki różnicowoprądowe, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce D i prądowi 1 A wyłącznik nadaje się do zabezpieczania obwodów, w których występują krótkotrwałe, wysokie prądy rozruchowe. Typowe zastosowania to:

• Ochrona obwodów silników małej mocy (np. wentylatory, pompy) przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów sterowniczych i zasilaczy impulsowych.
• Instalacje oświetleniowe z dużymi prądami załączenia (np. lampy wyładowcze).
• Obwody sterowania w automatyce budynkowej i przemysłowej, współpracujące z PLC, stycznikami i przekaźnikami.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) – zatrzask umożliwia szybkie osadzenie i demontaż. Przekrój przewodów należy dobrać do prądu znamionowego (1 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować według dokumentacji producenta (zalecany montaż za pomocą szyn grzebieniowych lub sztyftowych). Nie przekraczać dopuszczalnych parametrów pracy.

FAQ

• Dlaczego warto wybrać wyłącznik o charakterystyce D do tych zastosowań? Charakterystyka D oznacza, że wyłącznik wytrzymuje prądy rozruchowe nawet 10–20 razy większe od prądu znamionowego bez wyzwalania, co jest niezbędne przy silnikach, transformatorach i innych odbiornikach z dużym prądem początkowym.
• Czy wyłącznik można podłączyć do systemu HX3 bez dodatkowych akcesoriów? Tak, seria DX3 została zaprojektowana do współpracy z Systemem Optymalnego Rozdziału Energii HX3 – umożliwia bezpośrednie przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, bez konieczności stosowania dodatkowych adapterów.
• Czy istnieje możliwość zamontowania podświetlenia lub sygnalizacji stanu? Wyłącznik nie ma fabrycznego podświetlenia, ale można go wyposażyć w styki pomocnicze serii DX3 (np. sygnalizacyjne), które informują o położeniu dźwigni. Dźwignia załączająca jest czarna, co ułatwia wizualną identyfikację.
