Wyłącznik nadprądowy S 301 1P D 16A 6000A serii DX3 | 407971 Legrand

Opis i Kluczowe Cechy

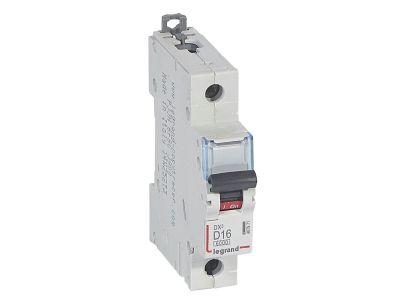

Wyłącznik nadprądowy S 301 firmy Eaton (seria DX3) o symbolu 407971 to jednobiegunowy aparat modułowy przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Charakteryzuje się prądem znamionowym 16 A oraz charakterystyką D, która opóźnia zadziałanie i jest optymalna dla obciążeń o wysokim prądzie rozruchowym (silniki, transformatory). Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy. Dźwignia załączająca w kolorze czarnym ułatwia identyfikację stanu pracy.

• Charakterystyka D – prąd znamionowy 16 A: zapewnia selektywne wyzwalanie przy dużych prądach rozruchowych, zapobiegając niepotrzebnym wyłączeniom w obwodach silnikowych i transformatorowych przy jednoczesnej skutecznej ochronie przed zwarciem.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): gwarantuje bezpieczne wyłączenie zwarć o energii do 10 kA, dzięki czemu urządzenie sprawdza się zarówno w instalacjach domowych (6 kA), jak i przemysłowych (10 kA według normy dla styczników).
• Szerokość 1 moduł (17,5 mm): kompaktowa budowa pozwala na maksymalne wykorzystanie miejsca w szafie rozdzielczej, szczególnie przy rozbudowie istniejących instalacji.
• Możliwość przyłączania szyn grzebieniowych, sztyftowych oraz bloków różnicowoprądowych: elastyczność w łączeniu z innymi aparatami serii DX3 – upraszcza okablowanie i umożliwia tworzenie zestawów różnicowo-nadprądowych bez dodatkowych mostków.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: integracja z rozdzielnicą HX3 zapewnia spójność estetyczną i techniczną, a także ułatwia zarządzanie obwodami w budynkach mieszkalnych i komercyjnych.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z normami IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 000 A przy 230/400 V~). Posiada oznaczenie CE i jest przeznaczony do montażu w rozdzielnicach zgodnych z wymogami Dyrektywy Niskonapięciowej. Wszystkie parametry techniczne są zgodne z deklaracją producenta.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S 301 sprawdza się w obwodach, w których występują duże prądy rozruchowe. Znajduje zastosowanie w:

• Sterowaniu i zabezpieczaniu silników elektrycznych (wentylatory, pompy, sprężarki) – opóźnione zadziałanie zapobiega wyłączeniom podczas rozruchu.
• Ochronie obwodów transformatorów oraz dławików – charakterystyka D ogranicza ryzyko zbędnych wyłączeń przy nasycaniu rdzenia.
• Instalacjach oświetleniowych z lampami wyładowczymi (HID, LED o wysokim prądzie udarowym) – zapewnia ciągłość zasilania mimo krótkotrwałych przepięć prądu.
• Rozdzielnicach głównych i podrozdzielniach w budownictwie mieszkaniowym, komercyjnym i lekkim przemyśle – jako standardowy wyłącznik nadprądowy w obwodach gniazd i odbiorników.

Wskazówki Montażowe

Montaż i wszelkie prace związane z podłączaniem wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie – brak napięcia na zaciskach potwierdź za pomocą próbnika napięcia. Aparat montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i prądem znamionowym wyłącznika (16 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta (zwykle 1,5–2,5 Nm). Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych dostępnych w serii DX3. Po zamontowaniu sprawdź działanie mechanizmu ręcznego załączania/wyłączania.

FAQ

• Do czego służy charakterystyka D w wyłączniku nadprądowym? Charakterystyka D oznacza, że wyłącznik wyzwala się przy prądzie zwarciowym 10–20 krotności prądu znamionowego (160–320 A dla 16 A). Dzięki temu nie reaguje na krótkotrwałe, wysokie prądy rozruchowe (np. przy starcie silnika lub transformatora), a jednocześnie skutecznie przerywa zwarcie. Jest zalecana do obwodów, w których spodziewane są duże prądy udarowe.
• Czy można podłączyć do wyłącznika blok różnicowoprądowy? Tak, wyłącznik S 301 serii DX3 umożliwia bezpośrednie przyłączenie bloków różnicowoprądowych tego samego producenta (z serii DX3). Dzięki temu można zbudować kompaktowy zestaw RCD+MCB bez dodatkowych przewodów mostkujących.
• Jaką maksymalną zdolność zwarciową ma ten wyłącznik w instalacji 230 V? Według normy IEC/EN 60898-1 zdolność łączeniowa wynosi 6 kA, natomiast według IEC/EN 60947-2 (dla zastosowań przemysłowych) – 10 kA. Wartość 10 kA obowiązuje przy napięciu 230/400 V~, co pozwala na bezpieczne stosowanie w obwodach o wyższym potencjale zwarciowym (np. przy pobliskim transformatorze).
