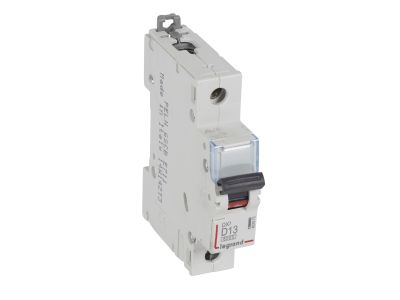

Wyłącznik nadprądowy S 301 1P D 13A 6000A serii DX3 | 407970 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 (symbol 407970) z serii DX3 to jednobiegunowy wyłącznik o charakterystyce D, prądzie znamionowym 13 A i znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2). Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a kompatybilność z systemem Optymalnego Rozdziału Energii HX3 do 125 A ułatwia integrację z pozostałą aparaturą. Charakterystyka D zapewnia selektywną ochronę odbiorników o wysokim prądzie rozruchowym.

• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie udarowym – zapobiega zbędnym wyłączeniom przy rozruchu, a jednocześnie skutecznie chroni przed zwarciem.
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka wytrzymałość zwarciowa gwarantuje bezpieczne przerwanie prądów awaryjnych w instalacjach przemysłowych i domowych.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy, umożliwia gęstsze rozmieszczenie aparatury i łatwiejsze projektowanie rozdzielnic.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3 – elastyczność konfiguracji w zależności od potrzeb instalacji.
• Montaż na szynie TH35 i przyłączanie szyn grzebieniowych/sztyftowych: Szybki i uporządkowany montaż, redukcja czasu instalacji i ryzyka błędów okablowania.

Zgodność z Normami

Wyłącznik nadprądowy S 301 DX3 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią wyłącznik S 301 idealnym rozwiązaniem do zabezpieczania obwodów o podwyższonych prądach rozruchowych. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i obiektach przemysłowych.

• Zabezpieczanie obwodów silnikowych, sprężarek, pomp i wentylatorów – tam gdzie występuje chwilowy wzrost prądu przy starcie.
• Ochrona linii zasilających transformatory i dławiki – charakterystyka D zapobiega zbędnym wyłączeniom podczas ładowania kondensatorów.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków komercyjnych oraz przemysłowych wymagających wyższej selektywności.
• Łatwa integracja z systemem Optymalnego Rozdziału Energii HX3 do 125 A – ujednolicona aparatura w jednej rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 301 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Szerokość 1 modułu (17,5 mm) umożliwia zabudowę w standardowych rozdzielnicach. Przekrój przewodów należy dobrać do prądu znamionowego 13 A oraz warunków środowiska. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Przed przystąpieniem do jakichkolwiek prac należy upewnić się, że obwód jest odłączony od napięcia.

FAQ

• Czy wyłącznik posiada podświetlenie? W standardowym wyposażeniu wyłącznik S 301 nie jest wyposażony w podświetlenie. Dźwignia załączająca ma kolor czarny, a stan załączenia/wyłączenia jest widoczny po jej położeniu.
• Jaki jest stopień ochrony obudowy tego wyłącznika? Producent nie podaje bezpośrednio stopnia IP dla samego wyłącznika. W standardowej aplikacji w rozdzielnicy modułowej aparatura tego typu posiada stopień ochrony IP20 (ochrona przed dotknięciem palcami). W przypadku montażu w warunkach podwyższonej wilgotności lub zapylenia zaleca się stosowanie dodatkowych osłon lub rozdzielnic o wyższym IP.
• Jaki jest tryb pracy styku wyłącznika? Wyłącznik S 301 o charakterystyce D działa jako wyłącznik nadprądowy – przerywa obwód w przypadku przeciążenia (działanie termiczne) oraz zwarcia (działanie elektromagnetyczne) z opóźnieniem czasowym dostosowanym do prądów rozruchowych odbiorników. Charakterystyka D oznacza, że wyzwalacz elektromagnetyczny reaguje przy prądach od 10 do 20-krotności prądu znamionowego.
